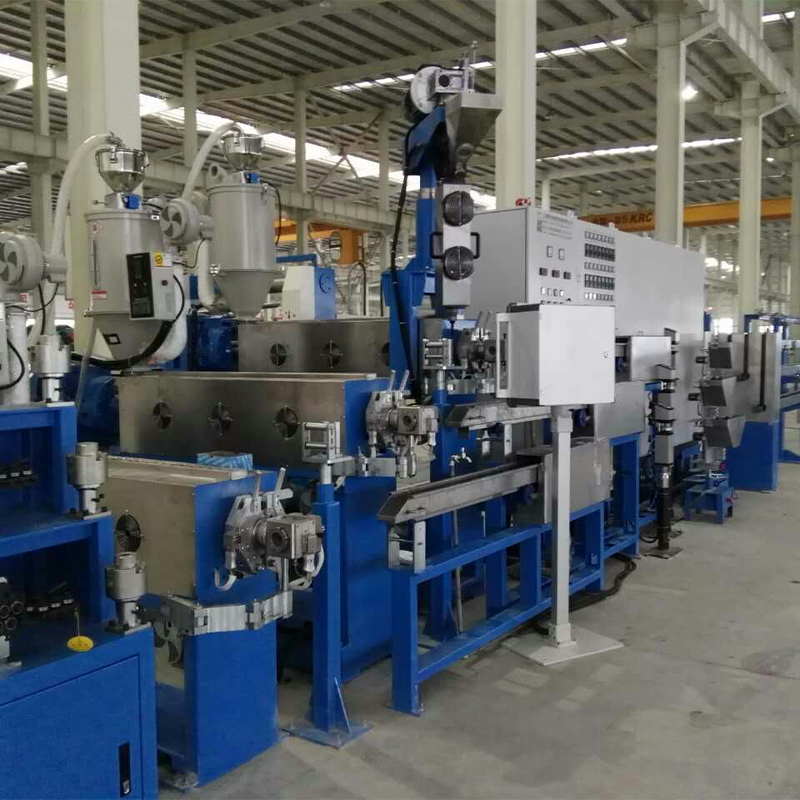

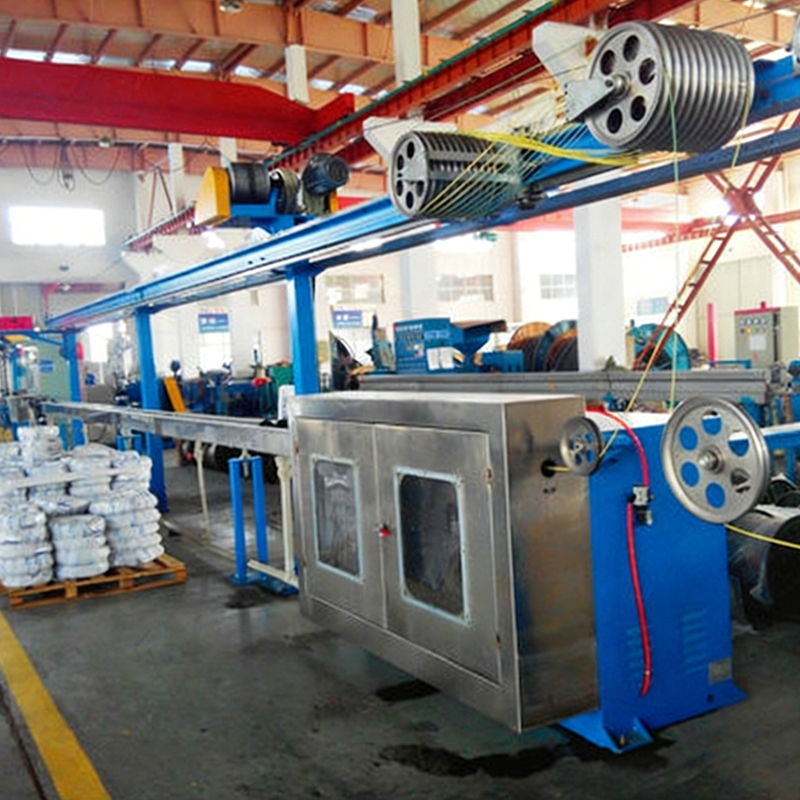

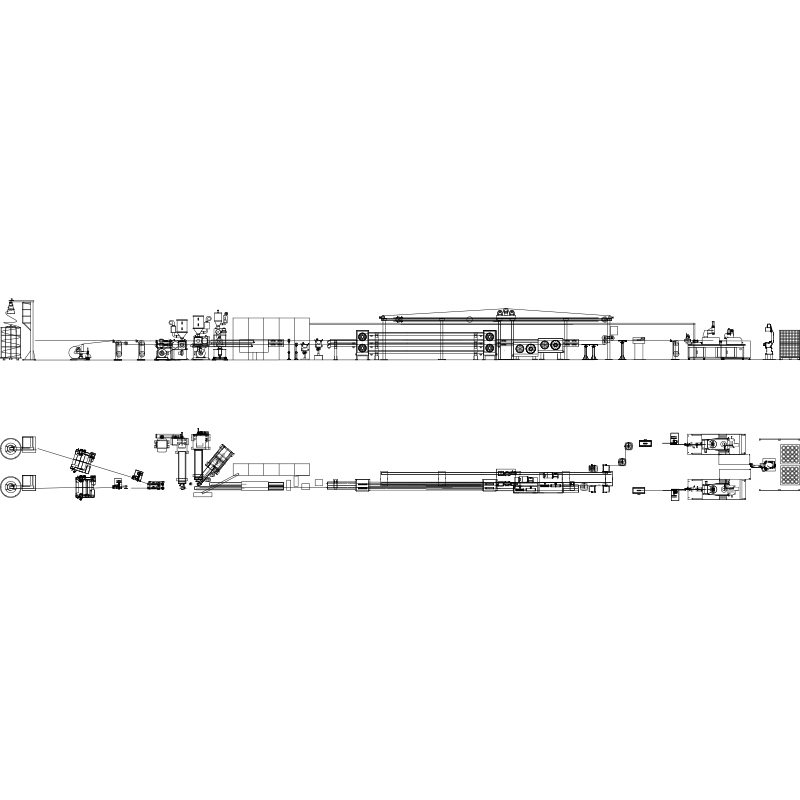

Comment la conception des vis affecte la qualité de sortie d'un fil et Ligne d'extrusion de câbles

La vis de l'extrudeuse est le cœur de tout Ligne d'extrusion de fils et de câbles , pourtant sa géométrie est souvent traitée comme un paramètre fixe plutôt que comme une variable réglable. En pratique, la conception des vis (y compris le rapport L/D, le taux de compression, le pas de vol et la configuration de la zone barrière) détermine directement l'homogénéité de la fusion, le taux de sortie et la cohérence de l'épaisseur des parois isolantes. Une vis conçue pour les composés de PVC, par exemple, produira des températures de fusion et des taux de cisaillement sensiblement différents lors de l'utilisation de XLPE ou de TPE, même à des réglages de régime identiques. Comprendre ces relations permet aux ingénieurs de production de prendre des décisions éclairées concernant la sélection des vis plutôt que de se fier par défaut à ce qui est fourni avec la machine.

Le rapport L/D (longueur sur diamètre) est le paramètre de vis le plus couramment cité. Des rapports L/D plus élevés — généralement de 25:1 à 30:1 pour les applications d'isolation de câbles — offrent un temps de séjour plus long pour le polymère fondu, améliorant ainsi le mélange et l'uniformité thermique. Cependant, les vis plus longues augmentent également l'apport de chaleur de cisaillement, ce qui peut être problématique pour les composés sensibles à la chaleur comme les matériaux LSZH (Low Smoke Zero Halogen). Dans ces cas, une conception à vis barrière avec une section de mélange dédiée à proximité de la zone de dosage offre une meilleure solution : elle sépare les phases solides et fondues plus tôt dans le fût, réduisant ainsi la contamination des pellets non fondus sans cisaillement excessif.

Shanghai Yessjet Precise Machinery Co., Ltd. configure la géométrie des vis en fonction de la famille de composés spécifique et de la plage de sortie cible pour la ligne d'extrusion de câbles de chaque client. Plutôt que de fournir une vis universelle, l'équipe d'ingénierie évalue les courbes de viscosité du polymère, les fenêtres de température de traitement et les exigences de vitesse de ligne avant de spécifier le taux de compression et la géométrie de vol. Cette approche élimine une source courante de variation de l'épaisseur de paroi que les opérateurs attribuent souvent à tort à des problèmes de centrage de la matrice ou de contrôle de la tension.

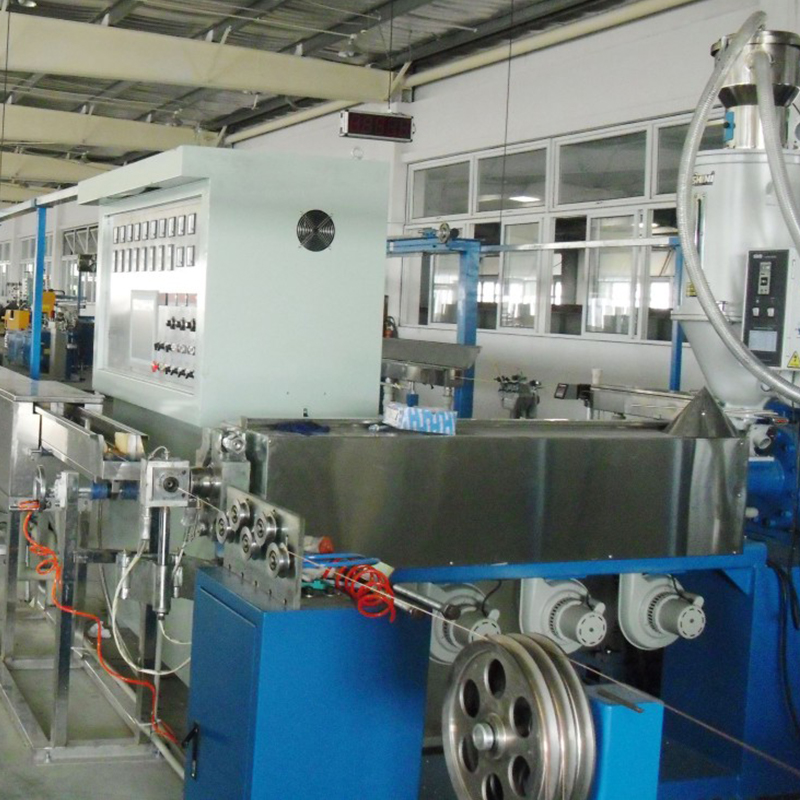

Profilage de la température dans les zones du baril : pourquoi plus de zones signifie plus de contrôle

Les configurations modernes des lignes d'extrusion de câbles divisent généralement le corps de l'extrudeuse en cinq à huit zones de chauffage contrôlées indépendamment, ainsi que des zones de filière et de traverse séparées. Le but de cette segmentation n'est pas simplement de chauffer le polymère à une température de fusion cible - il s'agit de gérer le gradient thermique tout au long du trajet de plastification afin que la matière fondue arrive à la filière dans un état cohérent et sans bulles, à la viscosité correcte pour l'épaisseur de paroi et la vitesse de ligne cibles.

Une idée fausse très répandue est que toutes les zones du canon devraient fonctionner à des températures similaires, avec seulement de modestes augmentations vers la filière. En pratique, le profil optimal dépend fortement du matériau. Pour les polymères semi-cristallins comme le PEHD, un profil ascendant (zone d'alimentation plus froide, zone de dosage de plus en plus chaude) favorise une fusion progressive et réduit le risque de fusion prématurée qui bloque l'alimentation. Pour les matériaux amorphes comme le PVC rigide, un profil plus plat avec un léger pendage dans la zone de dosage empêche la dégradation due à une accumulation excessive de chaleur de cisaillement. Un profil erroné génère des inclusions de microgels ou des défauts de surface qui ne deviennent apparents que lors des tests d'étincelles ou lors des tests d'utilisation finale du client.

Stratégies courantes de profil de température par matériau

Ces profils servent de références de départ et non de recettes fixes. L'optimisation réelle nécessite des manomètres de fusion à l'entrée de la filière et un thermomètre de fusion infrarouge pour valider la température de fusion réelle indépendamment des points de consigne de la zone du baril — une distinction qui est très importante lors de l'exploitation de lignes à grande vitesse au-dessus de 200 m/min.

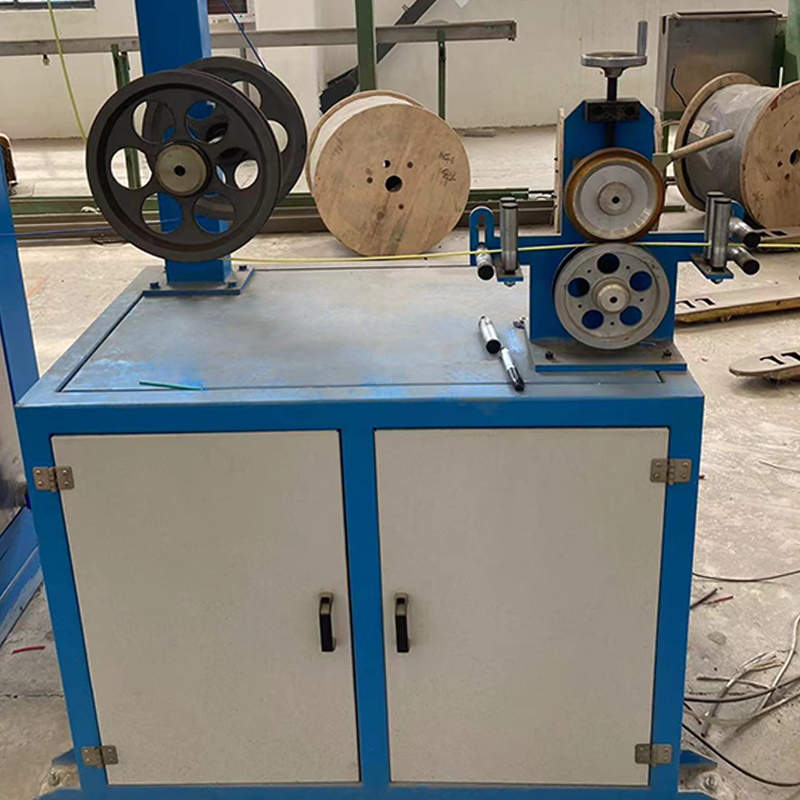

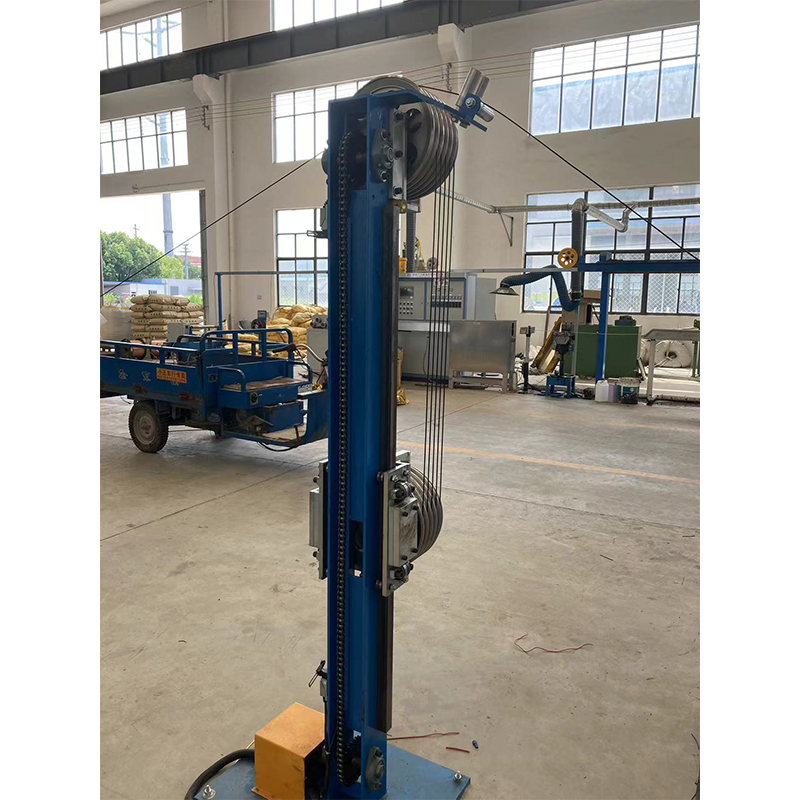

Contrôle de la tension de transport Caterpillar et son impact sur l'allongement des conducteurs

Dans une ligne d'extrusion de fils et de câbles, l'unité de transport à chenilles fait plus que simplement tirer le câble fini à une vitesse définie : c'est le principal mécanisme par lequel l'épaisseur de la paroi isolante est régulée en temps réel. La relation entre la vitesse de transport et le débit de l'extrudeuse détermine le taux d'étirage, qui à son tour détermine l'étirement de l'extrudat entre la sortie de la filière et le point de solidification. Même une variation de vitesse de 1 à 2 % lors du transport peut déplacer l'épaisseur nominale de la paroi en dehors de la bande de tolérance spécifiée par des normes telles que CEI 60227 ou UL 83.

Une conséquence moins discutée de la tension de transport est son effet sur le conducteur lui-même. Lorsque la tension est excessive – généralement causée par une pression trop élevée de la courroie de la chenille ou par une inadéquation entre la vitesse de transport et la tension de déchargement – ​​le conducteur subit un allongement permanent. Dans les conducteurs multibrins, cet allongement comprime la longueur de pas des fils individuels, modifiant la résistance CC du conducteur par unité de longueur et pouvant potentiellement le rendre non conforme aux mesures de résistance par kilomètre. L'effet est particulièrement prononcé sur les constructions à fils fins inférieures à 0,5 mm², où les marges de résistance à la traction des torons sont plus petites.

Une configuration correcte de la chenille nécessite d'adapter la longueur et la pression de contact de la courroie au diamètre extérieur du câble et à la rigidité du composé de la gaine. Les composés plus souples comme le silicone ou le TPU flexible nécessitent une force de serrage de la courroie inférieure et des coussinets de courroie plus larges pour éviter les marquages ​​de surface. Le système de contrôle doit intégrer un retour d'information sur la position du roulis danseur provenant à la fois du débit et du releveur afin de maintenir une fenêtre de tension stable tout au long du parcours, y compris pendant les phases d'accélération et de décélération au démarrage et à l'arrêt.

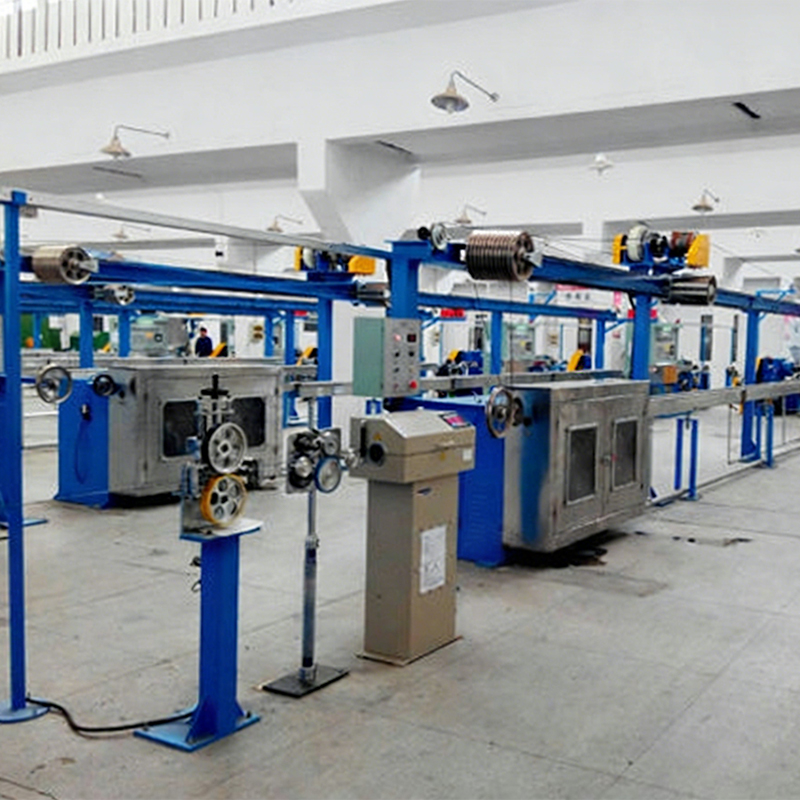

Modernisation des lignes existantes : ce qui peut et ne peut pas être mis à niveau

De nombreux fabricants de câbles exploitent des équipements de lignes d'extrusion de fils et de câbles vieux de 15 à 25 ans - mécaniquement solides mais limités par des architectures de contrôle obsolètes, des contrôleurs de température analogiques et une logique de séquence basée sur des relais qui empêchent l'intégration avec des systèmes MES ou de collecte de données modernes. Le remplacement complet d’une ligne n’est pas toujours la solution la plus économique. Des rénovations ciblées peuvent récupérer 70 à 85 % de la capacité d'une nouvelle ligne pour 30 à 50 % du coût d'investissement, à condition que l'état mécanique du corps de l'extrudeuse, de la vis et de la boîte de vitesses respecte les seuils d'usure minimaux.

Évaluation des priorités de rénovation

• Mises à niveau de grande valeur : Remplacement de l'API par des plates-formes modernes Siemens S7 ou Allen-Bradley ControlLogix, une IHM à écran tactile avec gestion des recettes, un contrôle du diamètre en boucle fermée à l'aide de jauges laser et un tirage servocommandé avec retour de tension.
• Mises à niveau de valeur moyenne : Remplacement des contrôleurs de zone à barillet analogiques par des unités PID numériques dotées d'un réglage automatique, mise à niveau des variateurs vers des variateurs de fréquence de génération actuelle avec freinage par récupération d'énergie
• Valeur inférieure sauf en cas de défaut : Remplacement des boîtes de vitesses mécaniquement saines, des corps d'extrudeuse présentant moins de 40 % d'usure du jeu entre la chemise et la vis ou des structures de cuvettes de refroidissement sans corrosion
• Non compatible avec une rénovation ultérieure : Châssis d'extrudeuse présentant une déformation du cadre dépassant les tolérances d'alignement, des traverses avec des filetages dénudés sur les boulons de centrage ou des trémies d'alimentation présentant une usure interne qui crée une ségrégation des mélanges composés.

Shanghai Yessjet Precise Machinery Co., Ltd. a développé un processus structuré d'évaluation de modernisation pour les clients exploitant des équipements vieillissants de lignes d'extrusion de câbles. L'évaluation couvre la mesure de l'usure des vis et du canon via un endoscope, les tests de jeu de la boîte de vitesses, l'imagerie thermique des performances du chauffage du canon et un audit du système de contrôle pour identifier les composants obsolètes pour lesquels aucune pièce de rechange n'est disponible. Cette étape de diagnostic empêche les clients d'investir dans des mises à niveau de contrôle sur des plates-formes mécaniques qui nécessiteront de toute façon un remplacement complet dans un délai de trois à cinq ans.

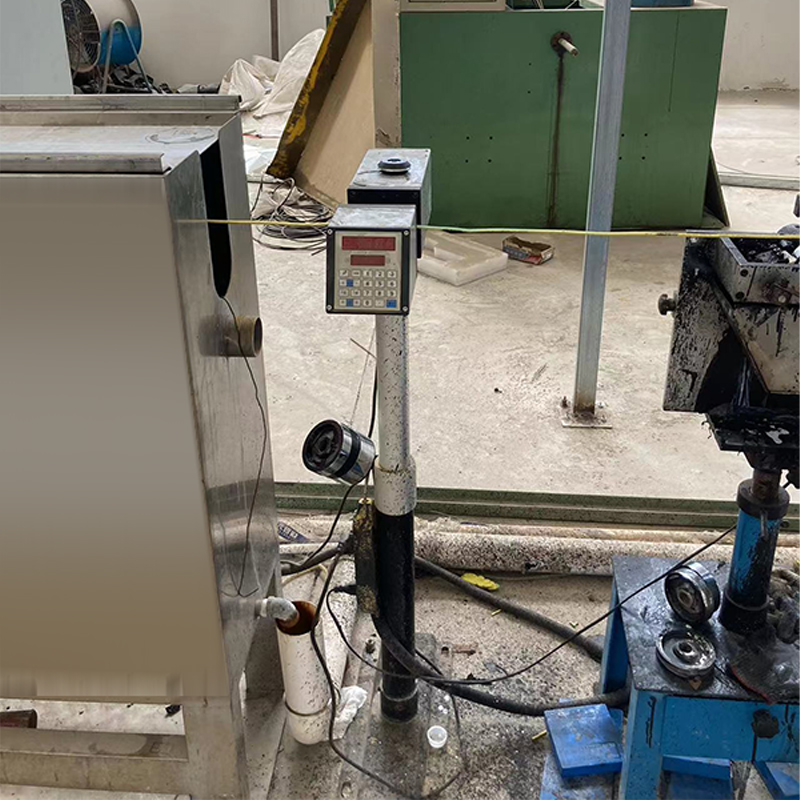

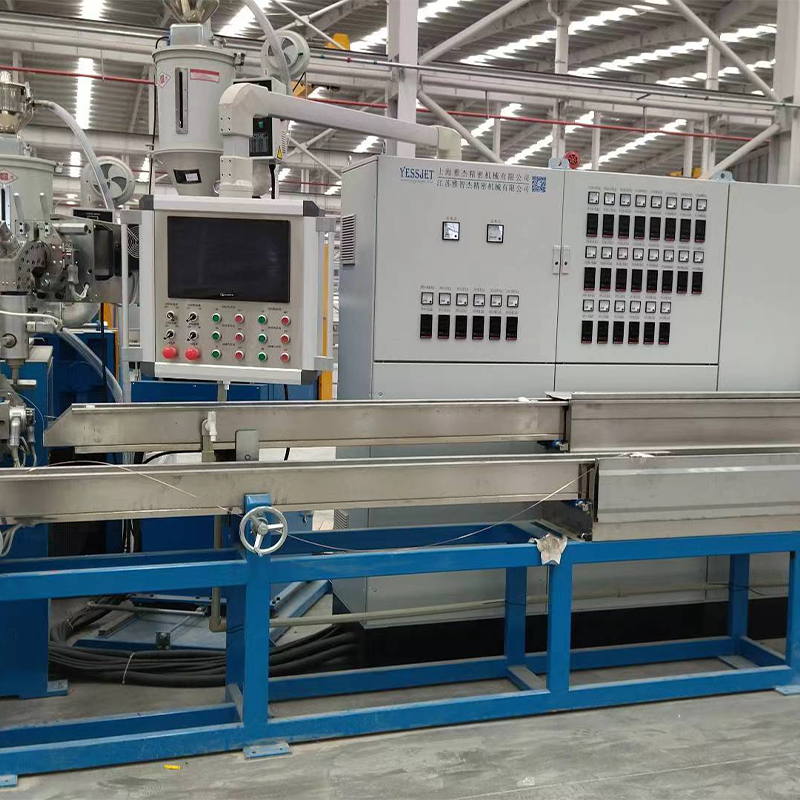

Contrôle du diamètre en boucle fermée : comment cela fonctionne et où sont ses limites

Les jauges de diamètre laser positionnées immédiatement après l'auge de refroidissement sont désormais standard sur la plupart des nouvelles installations de lignes d'extrusion de câbles. La jauge mesure le diamètre extérieur en continu — généralement à des fréquences de balayage de 500 à 2 000 Hz — et renvoie la mesure au contrôleur de vitesse de ligne ou à l'entraînement de vitesse de la vis de l'extrudeuse pour corriger les écarts par rapport au diamètre cible en temps réel. Sur des systèmes bien réglés, cette architecture en boucle fermée peut maintenir une tolérance de diamètre à ±0,02 mm sur des lignes fonctionnant à 100-150 m/min, ce qui satisfait aux exigences de la plupart des normes de câblage CEI et UL sans nécessiter l'intervention de l'opérateur pendant la production en régime permanent.

Cependant, le contrôle du diamètre en boucle fermée présente des limites importantes qui ne sont pas toujours clairement communiquées par les fournisseurs d'équipements. La jauge mesure le diamètre extérieur de l'enveloppe ; elle ne peut pas détecter directement l'excentricité de l'épaisseur de la paroi, ce qui nécessite soit une jauge d'épaisseur de paroi à ultrasons, soit un moniteur d'excentricité basé sur la capacité positionné dans le bac à eau. Un câble peut mesurer parfaitement le diamètre extérieur tout en fonctionnant avec une excentricité de 30 à 40 % si le centrage de la matrice dérive pendant une longue course en raison de la dilatation thermique du corps de la traverse. S'appuyer uniquement sur la jauge de diamètre pour le contrôle du processus permettra de réussir les contrôles de diamètre extérieur tout en générant un matériau qui échoue sur une épaisseur de paroi minimale au point le plus fin.

De plus, le temps de réponse de la boucle de rétroaction est limité par la distance entre la sortie de la filière et l'emplacement de la jauge. Sur les lignes dotées de longues goulottes de refroidissement — nécessaires pour les câbles à gros conducteurs où le polymère a besoin d'une longueur de refroidissement prolongée — ce délai de transport peut être de 15 à 40 secondes à des vitesses de ligne typiques. Pendant ce délai, une perturbation du processus (une augmentation de la pression de fusion provenant d'un bloc de tamis partiellement bloqué, par exemple) a déjà produit 25 à 60 mètres de câble hors tolérance avant que le système de contrôle ne réponde. Comprendre ce décalage et définir des paramètres de zone morte appropriés dans l'algorithme de contrôle est essentiel pour éviter les oscillations de correction excessive, qui sont souvent plus dommageables pour la cohérence du produit que la perturbation d'origine.

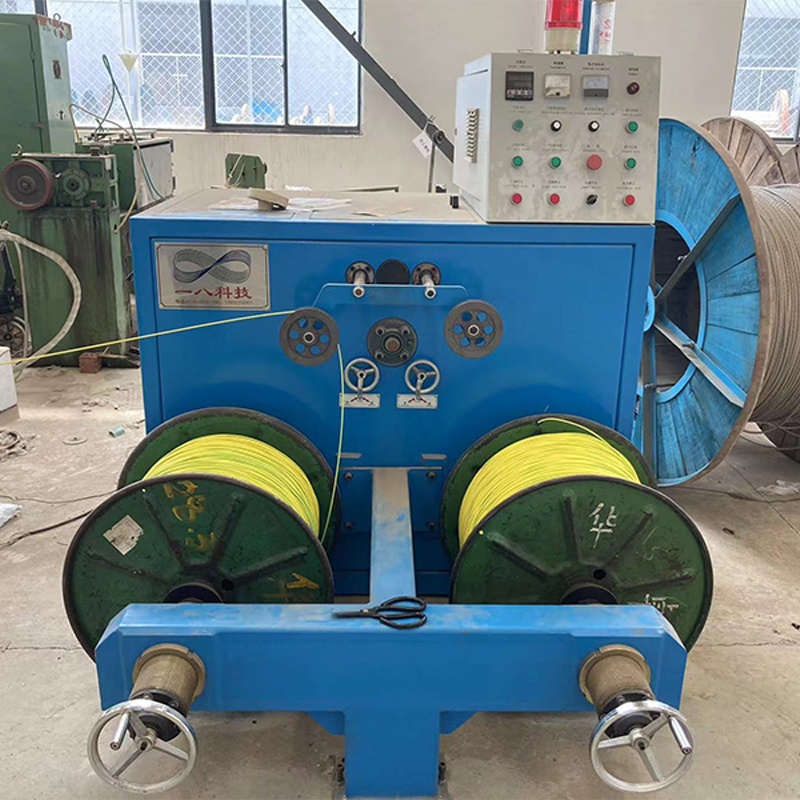

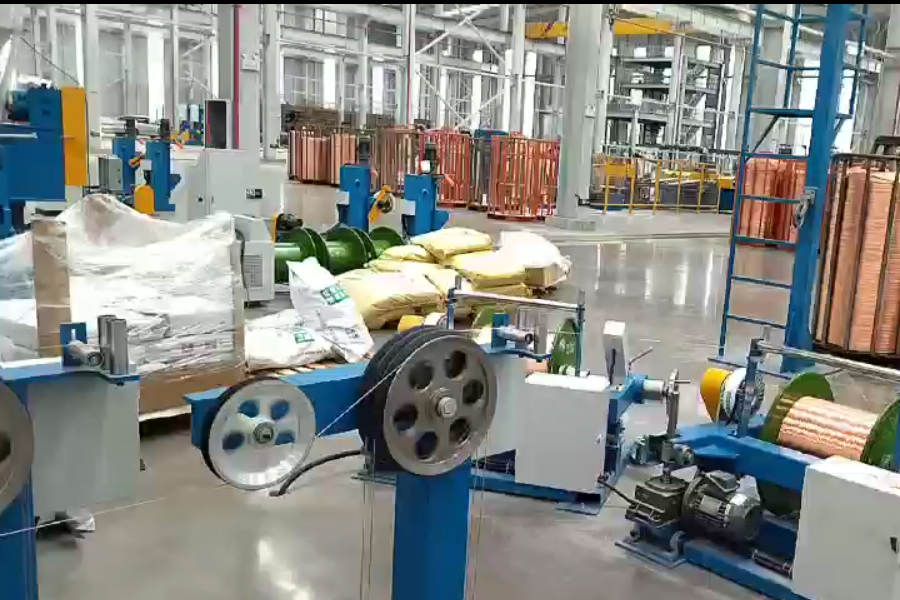

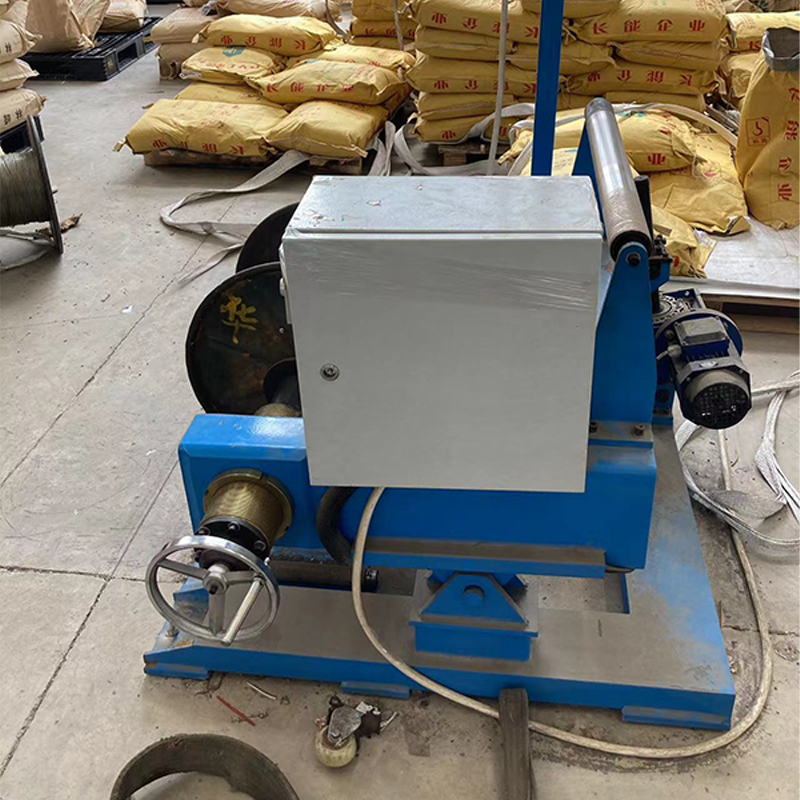

Bobinage automatique et palettisation robotisée : considérations d'intégration pour l'automatisation de fin de ligne

L'automatisation de fin de ligne - englobant les machines automatiques de bobinage, les stations de cerclage ou de rubanage et les systèmes de palettisation robotisés - est souvent prévue comme un ajout futur lors de la mise en service initiale de la ligne d'extrusion de fils et câbles, puis reportée indéfiniment en raison de contraintes financières ou de complexité d'intégration. La conséquence est que le bobinage et la palettisation manuels deviennent le goulot d'étranglement de la production, limitant la vitesse de la ligne non pas par la capacité de production de l'extrudeuse mais par la cadence physique à laquelle les opérateurs peuvent manipuler les bobines finies. Sur les lignes produisant du fil de construction de petit calibre à des vitesses supérieures à 300 m/min, le bobinage manuel n'est tout simplement pas viable : le cycle de changement de bobine ne peut pas suivre le rythme de la production.

L'intégration de bobineuses automatiques dans une ligne existante nécessite une attention particulière à plusieurs paramètres définis au niveau du contrôle de l'extrudeuse : un comptage précis des compteurs à partir de l'encodeur de transport, un signal de coupe fiable au couteau volant ou au couteau rotatif, et une séquence de transfert de bobine qui ne permet pas au câble de s'accumuler entre le coupeur et le nouveau noyau de bobine. Si le PLC de la ligne d'extrudeuse n'a pas été conçu en tenant compte de ces signaux de poignée de main, la mise à niveau des bobineuses automatiques peut nécessiter une refonte importante du système de contrôle au-delà de la simple installation du matériel de la bobineuse.

Shanghai Yessjet Precise Machinery Co., Ltd. conçoit des architectures de contrôle de lignes d'extrusion de fils et de câbles avec une intégration d'automatisation de fin de ligne comme capacité planifiée dès la construction initiale, même lorsque le client n'achète pas immédiatement l'équipement de bobinage et de palettisation. Une capacité d'E/S de rechange, des borniers pré-câblés pour la communication avec le bobineur et des cartes de signaux documentées sont inclus dans le package de mise en service standard — permettant aux clients d'ajouter ultérieurement une palettisation robotisée ou un bobinage automatique sans retourner à l'usine pour une refonte du système de contrôle. Cette approche rétrocompatible réduit considérablement l'investissement total requis lorsque les volumes de production justifient finalement une automatisation complète de fin de ligne.
