Contrôle actif de la tension dans Équipement de paiement de câble métallique motorisé : En quoi cela diffère du freinage passif

La distinction fondamentale entre les systèmes de remboursement motorisés et passifs réside dans la manière dont la contre-tension est générée et maintenue pendant le processus de déroulement. Les systèmes passifs (freins à poudre magnétique, freins à disque à friction ou mécanismes de traînée mécaniques) appliquent un couple de résistance fixe ou réglable manuellement à l'arbre de la bobine, en s'appuyant sur la traînée mécanique pour créer une tension dans le fil lorsqu'il est tiré par le processus en aval. Cette approche fonctionne de manière adéquate dans des conditions stables, mais échoue de manière prévisible aux deux moments les plus critiques de tout cycle de production : l'accélération depuis l'arrêt et la décélération jusqu'à l'arrêt. Pendant l'accélération, l'inertie d'une bobine de câble lourde et pleine signifie que le couple de freinage requis pour maintenir la tension cible est nettement plus élevé que pendant un fonctionnement en régime permanent - un frein passif réglé pour une tension en régime permanent permettra à une boucle détendue de se former pendant l'accélération, qui se tend ensuite lorsque la vitesse en aval se stabilise et crée un pic de tension qui peut allonger les conducteurs fins ou casser complètement les fils.

L'équipement de paiement de câble métallique motorisé résout ce problème en entraînant activement la bobine dans le sens de déroulement avec un couple contrôlé qui compense l'inertie de la bobine pendant les phases d'accélération et de décélération. Le système d'entraînement - généralement un moteur à courant alternatif à commande vectorielle ou un servomoteur - reçoit une référence de vitesse de la ligne en aval et applique une commande de couple calculée pour maintenir le rouleau danseur dans sa position cible sur toute la plage de vitesse. Lorsque la ligne en aval accélère, le système d'entraînement motorisé augmente son couple de sortie pour dérouler le câble de manière proactive plutôt que d'attendre que le danseur descende et signale un déficit de tension. Le résultat est un profil de tension qui reste à ± 5 % du point de consigne sur toute l'enveloppe d'accélération et de décélération — un niveau de contrôle que les systèmes passifs ne peuvent pas atteindre sur des bobines de câble de grand diamètre et à forte inertie.

Shanghai Yessjet Precise Machinery Co., Ltd. intègre des algorithmes de compensation d'inertie dans la configuration d'entraînement de son équipement de paiement de câbles motorisés, calibrés en fonction du diamètre réel de la bobine et de la plage de poids spécifiés pour chaque installation. Les paramètres de compensation d'inertie sont définis lors de la mise en service à l'aide d'un test de rampe d'accélération contrôlée, et la stabilité de la tension qui en résulte est vérifiée par rapport à l'enveloppe cible avant que la ligne n'entre en production, garantissant ainsi que les caractéristiques de performance répondent aux exigences du processus dès le premier cycle de production plutôt que de nécessiter un réglage prolongé par essais et erreurs de la part des opérateurs du client.

Compensation du diamètre de la bobine : pourquoi la tension de paiement dérive sans elle

Une bobine de câble en cours de déroulement sur une machine motorisée de dévidage de câbles change continuellement son diamètre effectif tout au long du parcours - en commençant par le diamètre de la couche externe et en diminuant jusqu'au diamètre de l'âme à mesure que le câble est consommé. Pour une grande bobine industrielle typique, ce changement de diamètre peut représenter un rapport de 3:1 à 5:1 entre les états plein et vide. Si l'entraînement de gain maintient un point de consigne de vitesse de rotation constant plutôt que de compenser ce changement de diamètre, la vitesse de sortie du câble linéaire diminuera proportionnellement à mesure que la bobine se vide, obligeant le processus en aval soit à accepter une vitesse d'alimentation variable, soit à s'appuyer sur le tampon de l'accumulateur pour absorber le déficit. Sur les lignes d'extrusion où la vitesse d'alimentation des conducteurs affecte directement l'épaisseur de la paroi isolante, un changement non compensé du diamètre du gain se traduit par une augmentation progressive de l'épaisseur de la paroi à mesure que la bobine se vide - un défaut qui se développe suffisamment lentement pour passer les contrôles de qualité initiaux mais échoue lors de l'échantillonnage statistique sur toute la longueur de la bobine.

L'approche technique correcte consiste à estimer en continu le diamètre de la bobine avec une correction automatique de la vitesse appliquée à l'entraînement de débit. L’estimation du diamètre peut être mise en œuvre via trois méthodes, chacune avec des caractéristiques de précision et des exigences matérielles différentes :

• Intégration du poste de danseur : Le déplacement du rouleau danseur est intégré au fil du temps pour estimer la longueur de câble consommée, qui est combinée avec la géométrie connue de la bobine pour calculer le diamètre d'enroulement actuel - efficace pour des géométries de bobine cohérentes mais accumule des erreurs si le danseur est utilisé près de ses limites de course pendant des périodes prolongées.
• Calcul du rapport de vitesse : Le rapport entre la vitesse du codeur de la bobine de paiement et la vitesse du codeur de la ligne en aval est utilisé pour calculer le diamètre de déroulement effectif en temps réel. Il est précis et autocorrectif, mais nécessite un signal de vitesse fiable du processus en aval qui est synchronisé avec le contrôleur de paiement.
• Mesure optique directe : Un capteur de distance laser ou un transducteur à ultrasons mesure directement le diamètre extérieur de la bobine de courant — la méthode la plus précise, indépendante de l'erreur de calcul accumulée, mais augmente le coût du matériel du capteur et nécessite une protection contre la poussière du câble et la contamination par le lubrifiant dans le champ de mesure.

En pratique, la méthode de calcul du rapport de vitesse offre le meilleur équilibre entre précision et simplicité de mise en œuvre pour la plupart des applications. Machine de paiement automatique de câbles métalliques installations. Le taux de mise à jour de la compensation doit être suffisant pour suivre les changements de diamètre entre les couches d'enroulement individuelles : pour un câble typique d'un diamètre isolé de 1,5 mm sur une bobine de largeur transversale de 400 mm, chaque couche représente environ 0,003 mm de changement de diamètre, ce qui nécessite un taux de mise à jour d'au moins un calcul par tour de bobine pour maintenir la précision de la compensation à 0,5 % du diamètre réel.

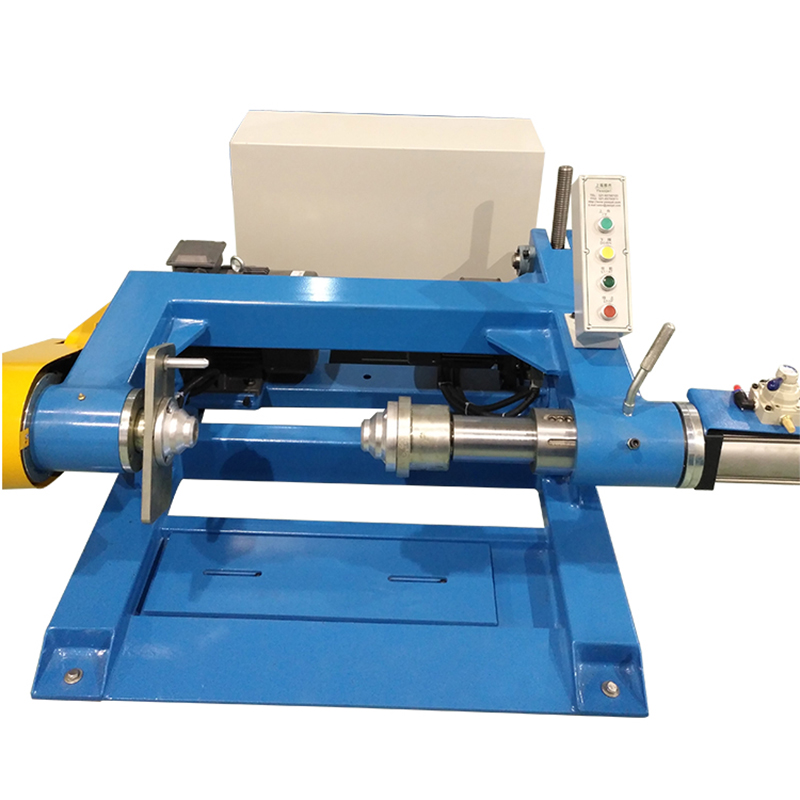

Chargement et alignement des bobines : les facteurs mécaniques qui déterminent l'uniformité de la tension

La non-uniformité de la tension dans les équipements de dévidage des câbles motorisés est fréquemment attribuée à des problèmes de système de contrôle lorsque la cause première réelle est un désalignement mécanique au point de montage de la bobine. Une bobine montée avec son axe de rotation non perpendiculaire à la direction de déroulement — même de 1 à 2 degrés — crée une variation de tension sinusoïdale à la fréquence d'enroulement lorsque le câble tire alternativement vers et loin de la face de la bride pendant le déroulement. Cette ondulation de tension apparaît sur le rouleau danseur comme une oscillation rythmique que la boucle de contrôle de tension ne peut pas supprimer car la fréquence de perturbation correspond ou dépasse la bande passante de la boucle de contrôle. La variation de tension qui en résulte est généralement de 8 à 15 % crête à crête à la fréquence d'enroulement et ne répond pas aux ajustements de réglage du PID, ce qui amène les opérateurs à conclure à tort que le système de contrôle est la source du problème.

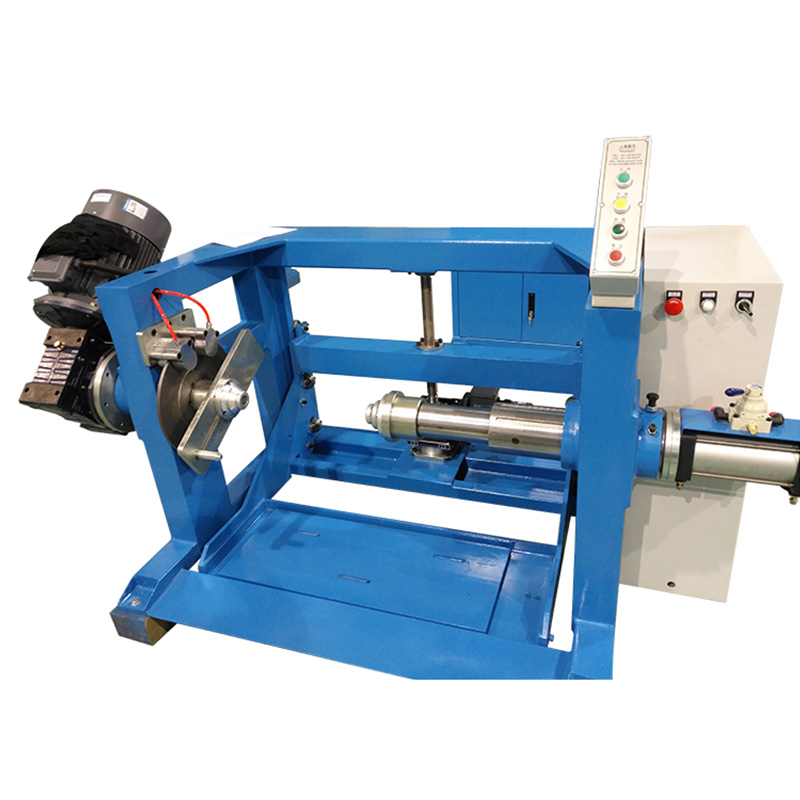

Un alignement correct de la bobine nécessite à la fois une perpendiculaire axiale et un centrage latéral de la bobine par rapport à la direction de déroulement. La perpendiculaire axiale est définie par la géométrie du cadre de dévidage et l'alignement du bloc de roulement de l'arbre de bobine - vérifié à l'aide d'un indicateur à cadran traversé le long de la face de la bride de bobine pendant que l'arbre tourne à la main. Le centrage latéral garantit que le câble sort de la bobine selon l'angle correct pour le premier œillet de guidage, minimisant ainsi l'angle de flottement (l'angle entre le point de sortie du câble au niveau de la bobine et la ligne centrale du premier guide) qui doit être maintenu en dessous de 1,5 degrés pour éviter l'usure des brides et l'abrasion des bords sur les couches de câble les plus externes.

Erreurs courantes de montage de bobine et leurs effets de tension

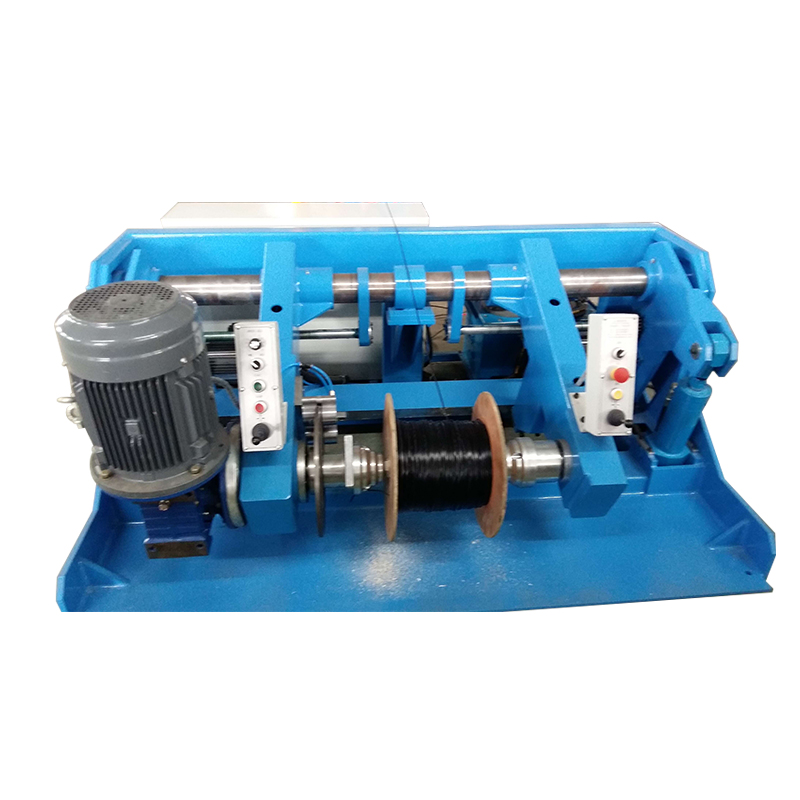

Conception de la séquence de changement de bobine : minimiser les temps d'arrêt sans compromettre le contrôle de la tension

L'événement de changement de bobine (passage d'une bobine épuisée à une nouvelle bobine pleine sur une machine de dévidage automatique de câbles métalliques) est le moment le plus risqué du cycle de fonctionnement du système de dévidage, tant du point de vue de la continuité de la production que du contrôle de la tension. Sur les lignes sans accumulateur de changement de bobine dédié, le processus en aval doit s'arrêter complètement pendant toute la durée de la séquence de changement, ce qui sur un système chargé manuellement prend généralement 3 à 8 minutes en fonction du poids de la bobine et de la disponibilité des équipements de manutention. Pour une ligne d'extrusion fonctionnant en continu, même un arrêt de 3 minutes nécessite une période de purge et de stabilisation au démarrage avant que la qualité du produit ne revienne aux spécifications, ce qui rend la perte totale de production par changement de bobine de 8 à 15 minutes de production utilisable.

Les systèmes d'épissure volante - qui relient la queue de la bobine épuisée au début de la nouvelle bobine pendant que les deux sont en mouvement - éliminent cette perte de production mais nécessitent une coordination temporelle précise entre l'actionneur d'épissure, l'entraînement de remboursement et le système d'accumulateur. L'épissure doit avoir lieu pendant que l'accumulateur libère sa longueur de câble stockée pour maintenir la vitesse de la ligne en aval pendant l'arrêt momentané de la bobine épuisée. Si la capacité de l'accumulateur est insuffisante pour couvrir la durée complète de la séquence d'épissure, le processus en aval connaîtra une chute de tension qui entraînera une réduction momentanée de la tension de la traverse d'extrusion, ce qui permettra potentiellement au conducteur de se décentrer dans la filière et de produire une longueur d'isolation excentrique qui devra être mise au rebut.

• Dimensionnement de l'accumulateur pour épissure volante : La longueur de course de l'accumulateur doit stocker au moins 1,5 fois le débit du câble pendant la durée maximale prévue de la séquence d'épissure, la marge supplémentaire de 50 % tenant compte de la variation du temps de réponse de l'opérateur et du temps de cycle de la tête d'épissure dans les conditions de production.
• Fiabilité de la détection finale : Les capteurs optiques ou inductifs qui détectent l'état presque vide de la bobine doivent déclencher le signal d'initiation de l'épissure avec un préavis suffisant - généralement lorsque 2 à 3 couches de câble restent sur la bobine - pour permettre à l'accumulateur de développer sa pleine capacité de stockage avant le début de l'événement d'épissure.
• Nouvelle pré-accélération de la bobine : Le nouvel entraînement de bobine doit accélérer la nouvelle bobine pour correspondre à la vitesse actuelle de la surface de la ligne avant que la pince d'épissure ne s'enclenche - l'épissure sur une bobine stationnaire ou à mouvement lent crée une impulsion de tension lorsque le point d'épissure passe de l'ancienne bobine à la nouvelle, cassant potentiellement le joint d'épissure sur un fil de calibre fin.
• Restauration de la tension après épissure : Après l'épissure, la boucle de contrôle de tension de gain nécessite une période de re-stabilisation lors de la transition du fonctionnement sur les anciennes caractéristiques d'inertie de la bobine vers la nouvelle bobine pleine - le système de contrôle doit appliquer une transition douce dans les paramètres de compensation d'inertie plutôt qu'un changement immédiat pour éviter tout dépassement.

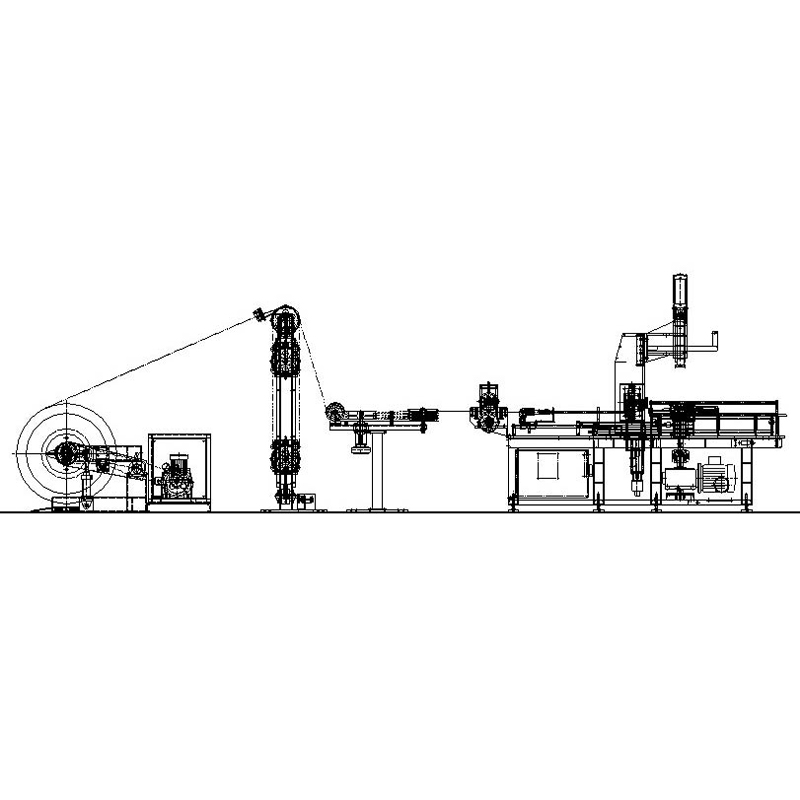

Intégration d'une machine à dérouler les câbles motorisée avec des systèmes de contrôle de ligne d'extrusion

Une machine motorisée de dérouleur de câble fonctionnant comme une unité autonome — avec son propre point de consigne de tension indépendant et sa propre boucle de contrôle de danseuse — introduit un conflit inhérent avec le système de contrôle de vitesse de transport de la ligne d'extrusion. Les deux systèmes tentent de réguler la tension du câble en leurs points respectifs : le dérouleur maintient la tension en amont à l'entrée du conducteur, et le tirage maintient la tension en aval à la sortie du câble isolé. Si ces deux boucles de contrôle ne sont pas coordonnées via un lien de communication partagé, elles peuvent entrer dans une oscillation conflictuelle où le gain augmente la tension en réponse à une chute du danseur tandis que le transport réduit simultanément la vitesse en réponse à une augmentation de la tension - créant une interaction de va-et-vient soutenue qu'aucune boucle ne peut résoudre indépendamment.

L'approche d'intégration correcte est une architecture de contrôle hiérarchique dans laquelle le PLC maître de la ligne d'extrusion fournit une référence de vitesse au lecteur de l'équipement de paiement de câble motorisé en tant que signal de rétroaction, la boucle de contrôle de position du danseur de paiement agissant comme un réglage de trim au-dessus de la référence de vitesse principale plutôt que comme un contrôleur de vitesse indépendant. Dans cette configuration, le système de paiement suit la vitesse de la ligne de manière proactive via le signal anticipatif, et la boucle danseuse n'a qu'à corriger les inadéquations de vitesse résiduelles, réduisant ainsi les besoins en bande passante de contrôle et éliminant le potentiel d'interaction de boucle. La liaison de communication entre l'automate maître de ligne et le variateur de paiement doit utiliser un protocole de bus de terrain déterministe — PROFIBUS, EtherNet/IP ou PROFINET — avec un temps de cycle inférieur à 10 millisecondes pour garantir que le signal de réaction est délivré avec suffisamment de rapidité pour être efficace pendant les rampes d'accélération de la ligne.

Créée à Shanghai en 2002 et développée par Jiangsu Yessjet Precise Machinery Co., Ltd. à Yixing en 2017, Shanghai Yessjet Precise Machinery Co., Ltd. conçoit des équipements de paiement de câbles motorisés avec une capacité d'intégration native pour les plates-formes de contrôle de lignes d'extrusion les plus couramment utilisées dans la fabrication de câbles, notamment les séries Siemens S7, Mitsubishi Q et iQ-R et Allen-Bradley ControlLogix. L'interface du variateur de paiement est préconfigurée pour accepter une référence de vitesse principale via le protocole de bus de terrain approprié, les paramètres de la boucle de trim du danseur étant réglés en usine sur une configuration de démarrage stable que les opérateurs peuvent affiner sur site sans nécessiter d'expertise en programmation du variateur. Cette approche d'intégration réduit le temps de mise en service des nouvelles installations de ligne et élimine les problèmes d'interaction de contrôle qui sont courants lorsque des équipements de rentabilité provenant de différents fournisseurs sont ajoutés à une ligne d'extrusion existante sans coordination technique de l'architecture de contrôle.

Sélection du point de consigne de tension pour différents matériaux et calibres de conducteurs

La sélection du point de consigne de tension correct sur une machine de dévidage automatique de câbles métalliques n'est pas une question de choix d'une valeur moyenne confortable dans la plage de fonctionnement de la machine - il s'agit d'un calcul spécifique au matériau qui équilibre trois exigences concurrentes : une tension suffisante pour maintenir la rectitude du conducteur et éviter les grognements au déroulement de la bobine, une tension suffisamment faible pour éviter l'allongement du conducteur au-delà de la limite élastique et une tension suffisamment stable pour empêcher le déplacement du conducteur dans la filière d'extrusion. Chacune de ces exigences impose une contrainte différente sur la fenêtre de tension acceptable, et l'intersection des trois contraintes définit la plage de fonctionnement correcte pour une spécification de conducteur donnée.

L'allongement des conducteurs est la contrainte la plus critique pour les conducteurs de calibre fin et de haute pureté. Lorsque la tension d'amortissement dépasse la limite proportionnelle du conducteur - le niveau de contrainte en dessous duquel la déformation est entièrement élastique - un allongement permanent se produit, réduisant la section transversale du conducteur et augmentant sa résistance par unité de longueur. Pour les conducteurs en cuivre sans oxygène (OFC), la limite proportionnelle est inférieure à celle pour le cuivre à pas électrolytique résistant (ETP) standard, ce qui signifie que les points de consigne de tension acceptables pour les fils standard peuvent provoquer un allongement mesurable sur les conducteurs OFC de même calibre. La limite de tension en Newtons pour un conducteur donné peut être calculée à partir de la limite de contrainte proportionnelle (généralement 30 à 40 % de la limite d'élasticité pour une marge de fonctionnement prudente) multipliée par la section transversale du conducteur - un calcul qui doit être effectué pour chaque spécification de conducteur plutôt que de supposer qu'il évolue linéairement avec le poids du conducteur.

Ces valeurs servent de points de départ techniques et doivent être vérifiées par rapport aux données de propriétés mécaniques du fournisseur de conducteurs spécifiques pour le lot de production réel. Les propriétés mécaniques des conducteurs varient entre les fournisseurs et entre les lots de production du même fournisseur, en particulier pour les conducteurs toronnés où les paramètres de tréfilage individuels affectent la limite d'élasticité finale du toron. L'établissement d'un protocole de validation de la tension — comprenant un court test au point de consigne proposé suivi d'une mesure de la résistance par mètre sur une longueur d'échantillon — fournit la confirmation que la tension de fonctionnement se situe dans la plage élastique du matériau réel en cours de traitement, plutôt que de se fier uniquement aux spécifications nominales du matériau.
