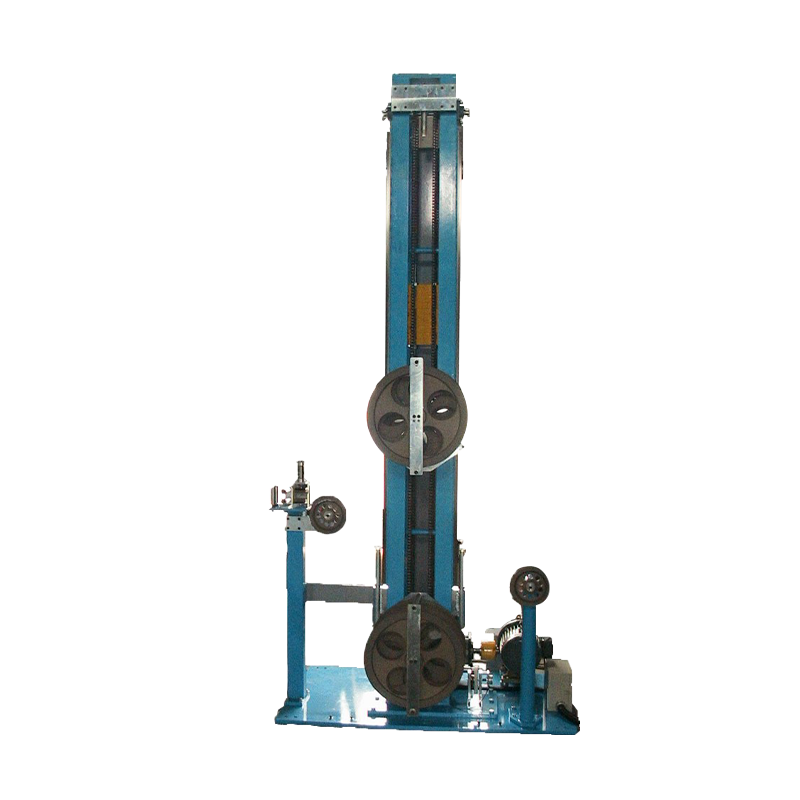

Intégration du Spark Tester dans Équipement accessoire de production de câbles métalliques : Sélection de tension et sensibilité aux défauts

Le testeur d'étincelles est l'un des éléments les plus critiques sur le plan opérationnel. équipement accessoire sur n'importe quelle ligne d'extrusion de fils isolés, mais ses paramètres de configuration sont fréquemment définis une fois lors de la mise en service et jamais revisités, même lorsque la gamme de produits change et que de nouvelles spécifications de câbles sont introduites. La tension d'essai appliquée par le testeur d'étincelles doit être adaptée à l'épaisseur de la paroi isolante et à la rigidité diélectrique du matériau de chaque produit de câble spécifique. L'application d'une tension calibrée pour un fil de bâtiment de 0,6/1 kV à un cordon d'appareil à paroi mince de 300 V générera de faux rejets dus à des événements de décharge en surface qui ne sont pas de véritables défauts d'isolation ; L'application de la même tension à un câble à paroi plus épaisse à une vitesse de ligne de production optimisée pour un produit plus fin permettra de rater les défauts de sténopé dont la surface est trop petite pour s'ioniser à une intensité de champ inférieure. Aucun des deux scénarios ne favorise la qualité de la production et tous deux sont directement liés à une configuration incorrecte du testeur d'étincelles plutôt qu'à un dysfonctionnement de l'équipement.

La base standard de l'industrie pour la sélection de la tension de test d'étincelle est la CEI 60227 et la CEI 60502 pour les câbles isolés au PVC et au XLPE respectivement, qui spécifient les tensions de test minimales en fonction de la tension nominale et de l'épaisseur de l'isolation. Cependant, ces normes définissent des critères d'acceptation minimaux et non des paramètres de sensibilité optimaux. En pratique, régler la tension du testeur d'étincelles de 15 à 20 % au-dessus du minimum standard — tout en restant inférieur au niveau de tenue diélectrique de l'isolation — améliore considérablement la probabilité de détection des petits trous d'épingle et des défauts de points minces qui passeraient à la tension minimale. La probabilité de détection d'un trou d'épingle de 50 microns dans une isolation PVC de paroi de 0,8 mm augmente d'environ 60 % à la tension minimale CEI à plus de 95 % à 115 % du minimum — une amélioration substantielle de la qualité obtenue grâce au seul ajustement des paramètres, sans aucune modification matérielle requise.

La configuration des électrodes du testeur d'étincelles affecte également la sensibilité aux défauts d'une manière que les ingénieurs de production prennent rarement en compte explicitement. Les électrodes en chaîne de billes maintiennent un contact constant avec la surface du câble sur toute la plage OD de la gamme de produits, mais leur géométrie de contact segmentée crée de brefs espaces dans la couverture de l'électrode au niveau de chaque maillon de bille – des espaces qui mesurent généralement entre 0,5 et 1,5 mm de large et peuvent permettre à un trou d'épingle situé précisément à une position d'espace de passer sans être détecté à travers le testeur. Les testeurs de contact de liquide conducteur éliminent entièrement ce problème d'espacement mais nécessitent une chambre à liquide scellée qui ajoute une complexité de maintenance. Pour les lignes à grande vitesse produisant des câbles critiques pour la sécurité, la compréhension de cet écart de détection et l'intégration de positions de test d'étincelles redondantes (une avant le transport et une après) fournissent une redondance de couverture qui élimine l'écart de détection géométrique en tant que risque de qualité.

Facteurs de conception des auges de refroidissement qui affectent la qualité de la surface de l'isolation et la stabilité dimensionnelle

L'auge de refroidissement dans une ligne d'extrusion de câbles métalliques remplit une fonction qui détermine directement à la fois la qualité géométrique du câble fini et l'apparence de surface de la gaine isolante. Pourtant, en tant que catégorie d'équipement accessoire de production de câbles métalliques, elle reçoit moins d'attention technique que l'extrudeuse ou la traverse lors des spécifications de la ligne. Les paramètres de conception critiques d'une auge de refroidissement sont la précision du contrôle de la température de l'eau, la géométrie de l'entrée de l'auge, l'espacement des supports de câbles et le niveau de turbulence de l'eau. Chacun de ces paramètres affecte un attribut de qualité différent du câble fini, et l'optimisation de l'un sans tenir compte des autres peut créer de nouveaux problèmes de qualité tout en résolvant celui d'origine.

La température de l’eau au point d’entrée du bac – là où l’extrudat chaud entre pour la première fois en contact avec le fluide de refroidissement – ​​a l’impact le plus direct sur la qualité de la surface. L'eau d'entrée excessivement froide provoque une trempe rapide de la surface extérieure de l'enveloppe, créant une couche cutanée de cristallinité plus élevée que le matériau sous-jacent dans les polymères semi-cristallins comme le HDPE ou le LLDPE. Cette couche de peau présente des caractéristiques de dilatation thermique différentes de celles du noyau, générant une contrainte résiduelle à l'interface peau-noyau qui peut se manifester par une fissuration de la surface longitudinale sous flexion ou par une rupture prématurée de l'adhérence de la gaine au niveau des terminaisons. Une approche de refroidissement graduelle (eau chaude dans la première section du bac, eau progressivement plus froide dans les sections suivantes) réduit le gradient thermique à l'interface peau-noyau et produit un profil de cristallinité plus uniforme à travers l'épaisseur de la paroi isolante.

Effets des paramètres du bac de refroidissement sur les attributs de qualité des câbles

La géométrie d’entrée de l’auge de refroidissement – en particulier la distance entre la sortie de la filière et le premier contact avec l’eau – est appelée zone sèche ou entrefer. Cet espace permet à la surface extrudée de développer une rigidité structurelle suffisante avant le contact avec l'eau afin que le câble ne se déforme pas au premier point d'appui. Pour les gaines à composé souple sur les câbles de grand diamètre, une longueur de zone sèche inadéquate provoque une marque de contact plate au niveau du premier guide de goulotte qui est permanente et esthétiquement inacceptable. Des zones sèches trop longues permettent à la gravité d'agir sur l'extrudat mou avant qu'il n'entre dans l'eau, générant une ovalisation de la section transversale qui ne peut pas être corrigée en aval. La longueur optimale de la zone sèche doit être déterminée empiriquement pour chaque combinaison de composé et de taille de câble, et doit être un paramètre configurable dans la conception de l'auge plutôt qu'une dimension structurelle fixe.

Sélection de cabestans et de chenilles : quand chaque type d'équipement accessoire est le meilleur choix

L'unité de transport est l'élément de contrôle de la vitesse de la ligne d'extrusion : elle définit le taux de production et détermine le rapport d'étirage entre la sortie de la filière et le diamètre du câble fini. Deux modèles de transport fondamentalement différents sont couramment utilisés : les transports à cabestan, qui utilisent un enroulement multitours autour d'une roue motrice pour générer une force de traction par friction, et les transports à chenilles, qui serrent le câble entre deux pistes de courroie opposées et tirent par prise mécanique directe. Le choix entre ces deux types d'équipements accessoires a des conséquences significatives sur la qualité de surface, la stabilité de la tension et la gamme de tailles de câbles qu'une ligne donnée peut accueillir sans changement d'outillage. Pourtant, la décision est souvent prise sur la base du seul coût d'investissement plutôt que sur une analyse systématique des exigences de l'application.

Les tirages de cabestan génèrent une force de traction par friction entre la surface du câble et la roue du cabestan — la force de traction est proportionnelle à la force de contact normale et au coefficient de frottement entre la gaine du câble et la surface de la roue, suivant l'équation du cabestan. Étant donné que le câble enroule plusieurs tours autour du cabestan, la force de contact est répartie sur une grande surface, minimisant la pression de contact et faisant des câbles de tirage pour cabestan le choix préféré pour les câbles avec des composés de gaine souples et faciles à marquer tels que le TPE, le silicone et le PVC ultra-flexible. La limitation des tirages par cabestan est que l'enroulement multitours nécessite que le câble ait suffisamment de flexibilité pour s'adapter à la courbure de la roue du cabestan : les câbles de grand diamètre et à haute rigidité ne peuvent pas atteindre un angle d'enroulement adéquat sur un diamètre de roue de cabestan pratique, ce qui fait des tirages sur chenilles la seule option viable pour les câbles d'un diamètre supérieur à environ 25 mm.

Les transporteurs Caterpillar appliquent une force de traction par contact direct entre la courroie et le câble sur toute la longueur de contact de la courroie. La force de serrage est réglée par le réglage de la tension de la courroie, qui détermine à la fois la capacité de force de traction et la pression de contact sur la surface du câble. Pour les câbles à gaine souple, une force de serrage excessive de la courroie produit des impressions de surface permanentes à partir de la géométrie des bords de la courroie — un défaut particulièrement problématique sur les câbles à finition lisse où tout marquage de surface est esthétiquement inacceptable. Une configuration de chenille appropriée pour les câbles souples nécessite des coussinets de courroie plus larges, une pression de serrage réduite et un matériau de surface de courroie avec un coefficient de frottement élevé mais une faible dureté – généralement une formulation de polyuréthane exclusive plutôt qu'une courroie en caoutchouc standard.

Stratégie de placement de la jauge de diamètre laser : pourquoi la position sur la ligne détermine ce que vous pouvez contrôler

Une jauge de diamètre laser est un élément standard de l'équipement accessoire de production de câbles métalliques sur les lignes d'extrusion modernes, mais la valeur qu'elle offre dépend essentiellement de l'endroit où elle est positionnée par rapport à la sortie de la filière, à l'auge de refroidissement et au transport. La position de la jauge détermine à la fois le type de retour de processus disponible et le délai de transport entre une perturbation du processus et sa détection – des facteurs qui définissent ce que le signal de diamètre peut contrôler de manière réaliste et quels défauts seront produits avant que le système de contrôle puisse répondre.

Une jauge placée immédiatement après la sortie de la filière — dans la zone sèche avant l'auge de refroidissement — mesure le diamètre de l'extrudat chaud avant stabilisation dimensionnelle. Cette position fournit le retour le plus rapide pour le centrage de la filière et le contrôle de la sortie de l'extrudeuse, mais mesure un diamètre qui changera pendant le refroidissement en raison de la contraction thermique. Le diamètre chaud à cette position est généralement 3 à 8 % plus grand que le diamètre final refroidi en fonction du coefficient de dilatation thermique du composé, et le système de contrôle doit appliquer un facteur de correction dépendant de la température pour relier la lecture de la jauge chaude à la DO finale cible. Sans cette correction, la jauge de zone chaude produira des actions de contrôle basées sur des références de diamètre incorrectes, éloignant potentiellement le processus de la cible plutôt que de s'en rapprocher.

Une jauge placée après le bac de refroidissement complet mesure le diamètre final de la température ambiante – la valeur que le client mesurera et qu'exige la spécification standard. Cette position fournit la mesure de diamètre la plus précise et la plus directement pertinente, mais introduit un retard de transport égal au temps de transit du creux, qui, à une vitesse de ligne de 100 m/min et un creux de 6 mètres, est de 3,6 secondes. Pendant ce délai, le processus d'extrusion a déjà produit 6 mètres de câble au diamètre actuel avant que le système de contrôle ne reçoive un retour d'information. Pour les lignes où la variation de diamètre se développe progressivement – ​​à partir d’une contamination progressive du tamis ou d’un changement progressif de la viscosité du composé – ce délai est acceptable. Pour les lignes dont la variation de diamètre se produit soudainement (à cause d'une surtension dans l'extrudeuse ou d'une tension transitoire au niveau du transport), le délai signifie qu'une longueur importante de câble hors spécifications est produite avant qu'une action corrective ne soit possible.

• Stratégie à double jauge : Placer une jauge dans la zone chaude pour une détection rapide des perturbations du processus et une jauge après l'auge de refroidissement pour la vérification dimensionnelle finale fournit à la fois une réponse rapide aux perturbations soudaines et un contrôle précis du diamètre à long terme — la jauge de zone chaude déclenche une action corrective immédiate tandis que la jauge de zone froide vérifie le résultat de la correction et ajuste le facteur de correction de la zone chaude en fonction de la contraction thermique réelle observée en production.
• Position de surveillance de l'excentricité : Un moniteur d'excentricité — qui nécessite que le câble passe à travers un raccord à eau pour la mesure par ultrasons de l'épaisseur de paroi — doit être positionné dans l'auge de refroidissement alors que la gaine est encore partiellement molle, généralement à 1 à 2 mètres dans l'auge, pour fournir un retour d'information exploitable sur le centrage de la matrice avant que la gaine ne se solidifie ; la mesure de l'excentricité post-creux ne peut que confirmer un défaut déjà produit, pas l'empêcher
• Exigences de protection des jauges : Les jauges à zone chaude fonctionnent dans un environnement de vapeur, de vapeurs composées et d'éclaboussures occasionnelles de composé de purge — un indice de protection minimum IP65 avec purge d'air à pression positive sur les fenêtres de la lentille est essentiel ; les jauges spécifiées pour les salles blanches ou les environnements industriels ambiants subiront une contamination rapide des lentilles et une dérive d'étalonnage dans l'environnement de la zone d'extrusion

Gestion des packs de tamis et des plaques de rupture : intervalles de maintenance et surveillance des chutes de pression

Les paquets de tamis et les plaques de rupture sont des éléments d'équipement accessoire de production de câbles métalliques qui affectent directement la qualité de la fonte, la stabilité de la pression d'extrusion et, en fin de compte, l'intégrité de l'isolation. Pourtant, ils comptent parmi les composants consommables gérés les plus incohérents dans les opérations d'extrusion de câbles. La fonction principale du filtre est de filtrer les contaminants et les particules de gel du polymère fondu avant qu'il n'entre dans la filière à traverse ; la plaque de rupture fournit un support structurel pour les tamis et sert également à convertir le flux de fusion rotationnel de la vis en un modèle d'écoulement linéaire adapté à une entrée uniforme dans la filière. À mesure que le tamis accumule les particules filtrées, la résistance à l’écoulement augmente, provoquant une augmentation progressive de la pression de fusion en amont du tamis. Cette augmentation de pression est le principal indicateur de l'état du tamis, mais elle est fréquemment ignorée ou mal interprétée jusqu'à ce que la différence de pression devienne suffisamment importante pour provoquer une instabilité de l'extrusion ou une rupture du tamis.

L'établissement d'un intervalle de changement de tamis basé sur la différence de pression plutôt que sur le temps écoulé est l'approche techniquement correcte et produit une qualité de fusion plus constante que les intervalles basés sur le temps. Un point de consigne différentiel de pression (généralement 20 à 40 bars au-dessus de la pression de référence du tamis propre pour le composé et le débit de sortie actuels) déclenche une recommandation de changement de tamis avant que l'augmentation de pression ne soit suffisamment importante pour affecter l'homogénéité de la fonte ou provoquer une surtension. En revanche, les intervalles basés sur le temps sont calibrés en fonction du taux de contamination le plus défavorable du composé utilisé et programmeront des changements de tamis trop fréquents pour les composés propres et trop rarement pour les composés contenant des rebroyés hautement contaminés – créant soit des temps d'arrêt inutiles, soit des incidents de qualité réels en fonction de la manière dont le taux de contamination s'écarte de l'hypothèse d'intervalle.

Créée à Shanghai en 2002 grâce à un investissement de Taïwan et développée par Jiangsu Yessjet Precise Machinery Co., Ltd. à Yixing, Wuxi en 2017, Shanghai Yessjet Precise Machinery Co., Ltd. intègre la surveillance de la pression de fusion avec tendance de la pression différentielle dans le système de contrôle de ligne standard sur toutes les lignes d'extrusion qu'elle fabrique et modernise. La différence de pression entre la zone du canon en amont et l'entrée de la traverse est enregistrée en continu, et l'IHM de contrôle affiche un graphique de tendance qui permet aux opérateurs de prédire la durée de vie restante du tamis en fonction du taux d'augmentation de pression actuel, ce qui permet des changements de tamis planifiés pendant les pauses de production programmées plutôt que des changements d'urgence pendant les cycles qui produisent des déchets et des déchets de démarrage. Cette intégration de la gestion des écrans dans le système de contrôle de ligne est un exemple de la manière dont la surveillance des équipements accessoires, lorsqu'elle est correctement intégrée dans l'architecture globale de contrôle de production, convertit une activité de maintenance réactive en une étape de processus prévisible et planifiée qui soutient plutôt que ne perturbe la continuité de la production.

Spécifications du système d'extraction de fumées pour l'extrusion de câbles : débit d'air, vitesse de capture et exigences spécifiques au composé

Les systèmes d'extraction de fumées sont une catégorie d'équipements accessoires de production de câbles métalliques qui est rarement spécifiée avec la même rigueur que celle appliquée aux équipements de traitement, malgré les conséquences directes d'une extraction inadéquate sur la santé des opérateurs et la qualité du produit. L'extrusion de câbles génère des profils de fumées spécifiques aux composés qui diffèrent considérablement en termes de composition, de débit volumique et de caractéristiques toxicologiques entre le PVC, le LSZH, le XLPE et les composés spéciaux. Un système d'extraction générique unique conçu autour des volumes de fumées de PVC sera considérablement sous-dimensionné pour les composés LSZH, qui libèrent des volumes de fumées nettement plus élevés pendant le traitement en raison de leur teneur en charges minérales et des sous-produits de décomposition des systèmes ignifuges au trihydrate d'aluminium et à l'hydroxyde de magnésium utilisés dans ces matériaux.

Le paramètre technique critique pour l’efficacité du système d’extraction est la vitesse de captage – la vitesse de l’air à la source des fumées (face de la filière, zone de traverse et zone de sortie du câble chaud) nécessaire pour entraîner et transporter les fumées dans le conduit d’extraction avant qu’elles ne se dispersent dans l’environnement de travail. Pour les applications d'extrusion de câbles, la vitesse de capture requise au niveau de la face de la filière varie généralement de 0,5 à 1,0 m/s en fonction du taux d'émission de fumées composées et de la géométrie de la hotte d'extraction. Les hottes qui sont positionnées trop loin de la source de fumées — même de 100 à 150 mm au-delà de la distance de conception — subissent des réductions de vitesse de capture de 40 à 60 % au point de source en raison de la relation carrée inverse entre la distance de la hotte et l'efficacité de capture, ce qui rend le système d'extraction effectivement non fonctionnel même s'il fonctionne au débit d'air maximal prévu.

• Extraction des composés PVC : La principale préoccupation concerne le chlorure d'hydrogène (HCl) et les vapeurs de plastifiants - nécessite des conduits résistants à la corrosion (en acier inoxydable ou recouverts de PVC), des matériaux de turbine de ventilateur résistants aux acides et un épurateur humide ou un étage de filtre à charbon actif pour neutraliser le HCl avant l'évacuation des gaz d'échappement.
• Extraction du composé LSZH : Volume total de fumées plus élevé que celui du PVC ; Les produits de décomposition des charges minérales comprennent des particules fines qui nécessitent un filtre à manches ou un étage HEPA en aval de l'unité d'extraction primaire pour empêcher le rejet de particules — les filtres à charbon standard seuls sont insuffisants pour les profils de fumées LSZH.
• Extraction XLPE (réticulation au peroxyde) : Le méthane et l'acétophénone sont les principaux sous-produits de la décomposition du peroxyde de dicumyle. Tous deux sont inflammables à des concentrations élevées, ce qui nécessite des moteurs de ventilateur homologués ATEX et des turbines anti-étincelles dans le système d'extraction desservant les lignes de réticulation XLPE.
• Extraction du caoutchouc de silicone : Les vapeurs cycliques de siloxane constituent la principale émission : faible toxicité mais se condensent facilement dans les sections de conduits plus froides, créant un dépôt collant qui réduit progressivement la section transversale du conduit et augmente la chute de pression du système ; les conduits d'extraction des conduites de silicone nécessitent des panneaux d'accès aux points bas et des intervalles de nettoyage programmés pour éviter l'accumulation de dépôts

Un système d'extraction correctement spécifié lors de la mise en service mais non entretenu se dégradera jusqu'à devenir inefficace dans un délai de 6 à 18 mois sur une ligne d'extrusion de câbles en fonctionnement continu. Le chargement du média filtrant, l'usure des roulements du ventilateur, l'accumulation de dépôts dans les conduits et la dérive de la position du capot lors de l'accès à la conduite pour la maintenance contribuent tous à une réduction progressive de l'efficacité de capture. L'intégration de la mesure du débit d'air du système d'extraction - à l'aide d'un simple contrôle anémométrique sur la façade de la hotte - dans la routine de maintenance trimestrielle fournit une confirmation objective des performances d'extraction sans nécessiter d'équipement de mesure spécialisé et identifie la dégradation avant qu'elle n'atteigne un niveau qui entraîne des conséquences sur la santé ou la qualité du produit.
