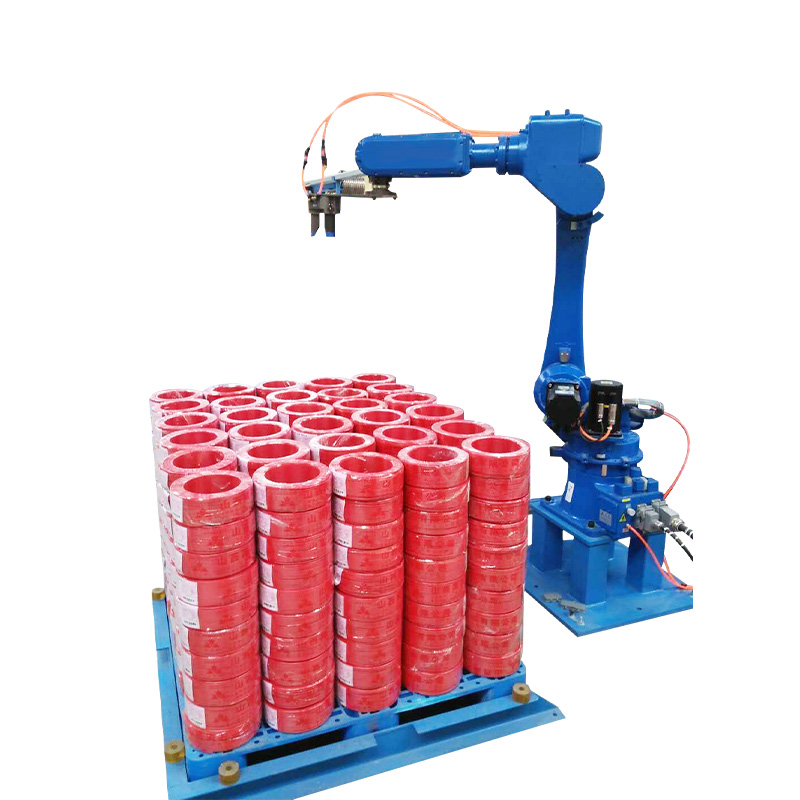

Empileur robot intelligent

Connaissance de l'industrie

Sélection d'outillage d'extrémité de bras pour Palettiseur robotisé Systèmes de manipulation de câbles enroulés

L'outil d'extrémité de bras (EOAT) d'un palettiseur robotisé est le composant le plus responsable de la capacité du système à atteindre réellement ses objectifs de temps de cycle et de précision de placement en production. Pourtant, il reçoit beaucoup moins d'attention technique que le bras du robot lui-même pendant la phase de spécification. Pour les fabricants de câbles, le défi est particulièrement aigu car le câble enroulé constitue une charge utile mécaniquement délicate : il est rond, relativement déformable, son diamètre extérieur est variable selon les familles de produits et est souvent présenté dans des positions et des orientations incohérentes sur le convoyeur d'alimentation. Une pince conçue pour les cartons rigides ou les sacs uniformes échouera à plusieurs reprises sur un câble enroulé, produisant des erreurs de placement qui s'accumulent dans des charges de palettes instables et nécessitent une intervention manuelle pour les corriger.

Les deux approches EOAT dominantes pour la palettisation des câbles enroulés sont les pinces de préhension et les élévateurs à fourche. Les pinces de serrage appliquent une pression latérale à partir de deux faces de mâchoire ou plus pour maintenir la bobine pendant le transfert – efficaces pour les bobines ayant un diamètre extérieur constant et un matériau de gaine suffisamment rigide pour résister à la déformation sous la force de serrage. Les élévateurs à fourche insèrent deux dents ou plus sous la bobine et se soulèvent par le bas, ce qui est intrinsèquement plus tolérant aux variations de diamètre extérieur, mais nécessite que la bobine soit présentée à une hauteur connue au-dessus de la surface du convoyeur et exige un espace suffisant sous la bobine pour l'insertion des dents. Pour les environnements de produits mixtes exécutant des diamètres extérieurs de câbles de 8 mm à 60 mm sur la même cellule de palettisation, un outil hybride avec une largeur de serrage réglable et un support inférieur rétractable offre la plus large gamme de compatibilité au prix d'une complexité d'outillage plus élevée et d'un temps de changement plus long entre les familles de produits.

Shanghai Yessjet Precise Machinery Co., Ltd. développe les spécifications EOAT dans le cadre du Empileur robot intelligent processus de conception du système, en commençant par une matrice de charge utile qui documente la plage de diamètre extérieur de la bobine, la plage de poids de la bobine, la dureté du matériau de la gaine et la configuration du cerclage pour chaque produit de câble que le client a l'intention d'utiliser. Cette matrice détermine à la fois la conception mécanique de l'outil et la trajectoire du programme du robot, car une bobine plus lourde ou un diamètre extérieur plus grand nécessite un angle d'approche et un profil de décélération différents pour maintenir la précision du placement dans la tolérance de ± 5 mm requise par la plupart des modèles de palettes pour un empilement stable.

Programmation de modèles de palettes : modèles statiques et logique de couche adaptative

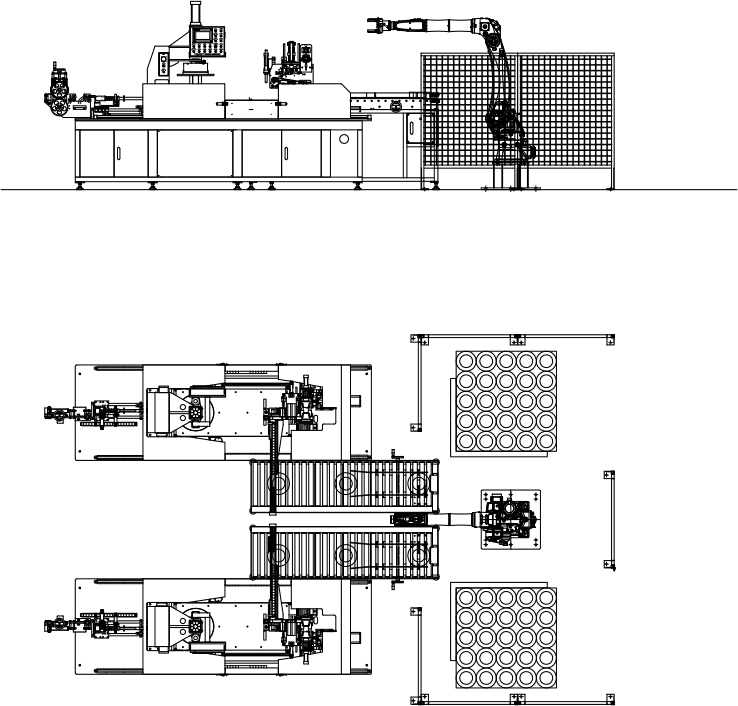

Programmation de modèles de palettes dans un Bras de robot empilable intelligent Le système est plus complexe pour les produits ronds en bobines que pour les cartons rectangulaires, car les cercles ne se chevauchent pas efficacement et la gestion de l'espace entre les bobines détermine à la fois la stabilité de la palette et la densité de charge utile effective par palette. La programmation de modèles statiques – où chaque couche suit une grille de placement de bobines prédéfinie – est simple à mettre en œuvre et produit des résultats prévisibles pour un seul produit. Cependant, les modèles statiques deviennent un handicap dans les environnements de produits mixtes où le diamètre extérieur de la bobine varie d'une course à l'autre, car un modèle optimisé pour une bobine de 200 mm de diamètre extérieur laissera des espaces excessifs ou provoquera des interférences de contact bobine à bobine lorsque la ligne passe à un produit de 240 mm de diamètre extérieur sans ajustement du motif.

La logique de couche adaptative résout ce problème en calculant la grille de placement au moment de l'exécution en fonction du diamètre extérieur réel de la bobine mesuré par le système de vision ou saisi via l'interface de gestion des recettes. Le contrôleur du robot détermine le nombre de bobines adaptées par couche au diamètre extérieur actuel, calcule l'espacement optimal des rangées et des colonnes pour centrer le motif dans l'empreinte de la palette et génère dynamiquement les points de cheminement pour chaque mouvement de placement. Cette approche élimine le besoin de maintenir une bibliothèque de modèles statiques pour chaque SKU de produit – une bibliothèque qui, en pratique, devient lourde et devient une charge de maintenance à mesure que de nouveaux produits de câbles sont introduits.

Comparaison des approches de modèle par environnement de production

Les modèles de verrouillage des couches - où les couches alternées sont pivotées de 90 degrés ou décalées d'un demi-pas de bobine - améliorent considérablement la stabilité des palettes pour les bobines rondes, qui n'ont pas de face plate pour empêcher le glissement latéral. La mise en œuvre du verrouillage des couches dans un système à motif adaptatif nécessite que le contrôleur du robot suive le numéro de couche actuel et applique le décalage de rotation correct à la grille calculée, une étape logique simple à mettre en œuvre mais souvent omise dans les systèmes à motif statique de base car elle nécessite une programmation de motif plus complexe que celle pour laquelle les opérateurs sont généralement formés.

Analyse du temps de cycle : là où les systèmes d'empilage robotisés intelligents perdent du temps en production réelle

Les temps de cycle indiqués par le fournisseur pour un empileur robot intelligent sont presque toujours mesurés dans des conditions idéales : une taille de bobine, prépositionnée à un point d'alimentation fixe, placée sur une palette vide à une hauteur fixe, sans événements de changement de palette. Les temps de cycle de production réels sont systématiquement 15 à 30 % plus longs que ces chiffres cités en raison de facteurs présents dans chaque équipe de production mais absents du test de référence : variation de la position des bobines sur le convoyeur d'alimentation, croissance de la hauteur des palettes à mesure que les couches s'accumulent, temps d'arrêt lors du changement de palette et re-sélection occasionnelle lorsqu'une bobine n'est pas correctement installée lors de la première tentative de placement.

La plus grande perte de temps récupérable dans la plupart des installations de bras de robot d'empilage intelligent est la séquence d'échange de palettes : le temps entre le robot plaçant la dernière bobine sur une palette pleine et le premier placement sur une nouvelle palette vide. L'échange manuel de palettes à l'aide d'un chariot élévateur prend généralement 60 à 120 secondes ; pendant cette fenêtre, la ligne de bobinage en amont s'arrête ou accumule des bobines sur un convoyeur tampon qui peut ne pas avoir une capacité suffisante pour une longue séquence d'échange. Les distributeurs de palettes automatisés, qui prépositionnent une palette vide sous l'enveloppe de travail du robot pendant que la palette actuelle est encore en cours de remplissage, réduisent l'intervalle d'échange à 10 à 20 secondes et éliminent la dépendance à la disponibilité des chariots élévateurs, qui dans les installations multi-lignes est souvent une ressource partagée qui crée des conflits de planification.

• Positionnement du convoyeur d'alimentation : Une variation de position de bobine de ± 30 mm sur le convoyeur d'alimentation ajoute 0,3 à 0,8 seconde par cycle de prélèvement pour un système guidé par vision effectuant une correction de position — sur 500 prélèvements par équipe, cela représente 2,5 à 6,5 minutes de temps perdu cumulé
• Compensation de hauteur de palette : Chaque couche successive élève le point de placement de la hauteur de la pile de bobines ; le robot doit parcourir une distance verticale plus longue pour les couches supérieures, ajoutant 0,2 à 0,5 seconde par placement par rapport au cycle de la couche de sol - cet effet s'étend sur une palette complète de 6 à 8 couches
• Re-sélectionner des événements : Les bobines qui ne sont pas correctement installées après la première tentative de placement nécessitent que le robot les soulève, les repositionne et les replace - une séquence qui prend 3 à 8 secondes et se produit à raison de 1 à 3 % du total des prélèvements dans les systèmes sans capteurs de confirmation de placement.
• Interférence de queue de cerclage : Les queues de sangle lâches sur des bobines imparfaitement sanglées peuvent interférer avec les bobines adjacentes pendant le placement, nécessitant un temps d'attente de 2 à 5 secondes pour que la queue se stabilise avant que le robot ne relâche la bobine - un problème qui remonte à la station de cerclage en amont plutôt qu'au robot lui-même.

Intégration du système de vision dans les cellules du palettiseur robotisé : étalonnage et gestion de la dérive

Les systèmes de palettisation robotique guidés par vision dans les environnements de fabrication de câbles sont confrontés à des défis d'étalonnage qui diffèrent des applications de vision industrielle typiques, car l'environnement de travail combine les vibrations des machines adjacentes, l'éclairage ambiant variable dû au mouvement du pont roulant et les caractéristiques de la surface du produit (bobines cerclées avec un matériau de sangle réfléchissant et des finitions de gaine mates ou semi-brillantes) qui créent un contraste d'image incohérent en fonction de l'angle d'éclairage et de la couleur de la gaine. Un système de vision calibré le matin sous un éclairage d'usine stable peut produire des erreurs de position de prélèvement de 5 à 15 mm à mi-parcours si les ombres du pont roulant ou les vibrations de l'équipement adjacent ont décalé le calcul effectif du centroïde de l'image.

L’approche la plus efficace pour gérer la dérive de l’étalonnage de la vision dans les environnements de production consiste à combiner un éclairage structuré fixe dans le champ de vision – indépendant de l’éclairage ambiant de l’usine – et une routine périodique de vérification de l’étalonnage en cours de cycle. L'éclairage structuré, généralement un anneau lumineux ou une barre lumineuse montée sur le support de la caméra, garantit que la géométrie de l'éclairage est constante quelles que soient les conditions ambiantes. La vérification de l'étalonnage en cours de cycle implique que le robot sélectionne périodiquement une cible de référence à une position connue et compare la position signalée par le système de vision à la vérité terrain connue ; les écarts supérieurs à un seuil déclenchent une routine de recalibrage automatique avant la poursuite de la production.

La dérive thermique est un problème d'étalonnage secondaire dans les installations sans contrôle climatique. Le support de montage de la caméra et la base du robot se dilatent thermiquement au cours de la journée, modifiant la relation spatiale entre le cadre de la caméra et le cadre du monde du robot de fractions de millimètre qui s'accumulent dans des erreurs de placement de 3 à 8 mm par température maximale de l'après-midi. La compensation de la dérive thermique nécessite soit une correction du coefficient de température dans la matrice de transformation robot-caméra (dérivée d'un étalonnage à plusieurs températures), soit une structure de montage rigide en alliage Invar pour la caméra qui minimise la dilatation thermique. La plupart des installations de production abordent ce problème de manière pragmatique en élargissant la tolérance de placement dans le modèle de palette pour absorber la plage de dérive, en acceptant une légère réduction de la densité des palettes en échange de l'élimination de la charge de maintenance de l'étalonnage.

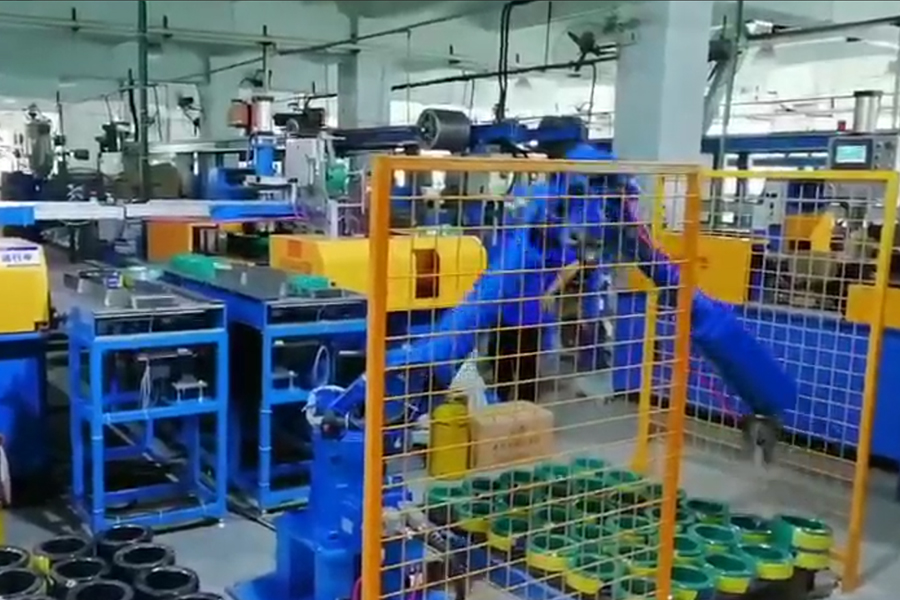

Architecture de sécurité dans les cellules de bras de robot empilable intelligent : au-delà de la barrière de sécurité

L'architecture de sécurité traditionnelle pour les cellules robotisées industrielles repose sur une clôture périphérique physique avec des portes d'accès verrouillées — une solution efficace mais qui crée des frictions opérationnelles dans les installations où les opérateurs ont besoin d'un accès fréquent à l'enveloppe de travail du robot pour éliminer les bourrages de bobines, inspecter la qualité des palettes ou gérer les queues de sangle. Dans les opérations de palettisation de câbles à haut débit, les interruptions fréquentes de la clôture réduisent considérablement la disponibilité effective du système, car chaque entrée de porte déclenche un arrêt de sécurité complet et nécessite une séquence de redémarrage délibérée avant la reprise de la production. L'effet cumulé au cours d'une équipe de production peut représenter 5 à 10 % du temps total disponible, compensant ainsi une partie des économies de main d'œuvre pour lesquelles le bras robotique d'empilage intelligent a été installé.

Les installations modernes d'empileurs de robots intelligents utilisent de plus en plus des architectures de sécurité collaboratives qui remplacent ou complètent la clôture périphérique par des scanners de zone, des systèmes de vision de sécurité et des modes robot à force limitée. Les scanners de zone (dispositifs de sécurité laser montés au niveau du sol) définissent des zones de sécurité configurables dans l'enveloppe de travail du robot. Lorsqu'un opérateur entre dans une zone définie, le robot réduit à une vitesse réduite de sécurité (généralement 250 mm/s ou moins, selon la norme ISO/TS 15066) plutôt que de s'arrêter complètement, ce qui permet une coexistence limitée homme-robot pour les tâches d'inspection et d'intervention mineure sans arrêt complet de la production. L'arrêt complet est toujours déclenché si l'opérateur pénètre dans la zone d'exclusion intérieure autour de la zone de prélèvement et de placement active.

• Arrêt surveillé de sécurité (SRMS) : Le robot s'arrête et maintient sa position lorsqu'un opérateur entre dans la zone surveillée ; la production reprend automatiquement lorsque l'opérateur quitte - aucun redémarrage manuel requis, réduisant le temps d'arrêt dû à un événement d'accès au temps de transit à travers la zone
• Surveillance de la vitesse et de la séparation (SSM) : Le robot réduit continuellement sa vitesse à mesure que l'opérateur s'approche, calculée en temps réel à partir de la mesure de la distance du scanner — la distance d'approche la plus proche détermine si le robot décélère jusqu'à une vitesse lente, une vitesse réduite ou un arrêt de protection.
• Limitation de puissance et de force (PFL) : Disponible sur les plates-formes robotisées collaboratives, le PFL limite la force que le bras du robot peut exercer au contact – adapté aux applications de bobines de câble à faible charge utile où le poids de la bobine se situe dans la plage de charge utile du robot collaboratif (généralement jusqu'à 16 kg pour les plates-formes collaboratives actuelles).
• Intégration d'automate de sécurité : Toutes les fonctions de sécurité (zones de scanner de zone, verrouillages de portail, circuits d'arrêt d'urgence et entrées de sécurité du robot) doivent être gérées via un automate de sécurité dédié (classé SIL 2 ou PLe) plutôt que via l'automate standard de la machine, garantissant que la logique de sécurité ne peut pas être modifiée par inadvertance lors de modifications de recette ou de programme.

Fondée en 2002 à Shanghai et développée grâce à la création de Jiangsu Yessjet Precise Machinery Co., Ltd. à Yixing en 2017, Shanghai Yessjet Precise Machinery Co., Ltd. conçoit des architectures de sécurité pour palettiseur robotique conformément aux exigences ISO 10218-2 et GB 11291.2 dès la phase initiale de configuration du système. La configuration de la zone de sécurité, l'analyse de la fréquence d'accès et la conception de la procédure de redémarrage sont documentées lors du test d'acceptation en usine et validées sur site lors de la mise en service, garantissant que l'architecture de sécurité telle qu'installée correspond au flux de travail réel de l'opérateur dans les installations du client plutôt qu'à un modèle d'accès théorique supposé lors de la phase de conception.
