Enroulement à tension conique : pourquoi la tension constante est la mauvaise stratégie pour les grandes bobines de câble

L'une des idées fausses les plus persistantes dans la pratique du bobinage de câbles est que le maintien d'un point de consigne de tension constante tout au long de la construction de la bobine produit la meilleure qualité de bobine. En réalité, une tension constante s'enroule sur un Machine motorisée d'enroulement de câbles métalliques produit des bobines mécaniquement instables sur des constructions de grand diamètre car les couches internes – enroulées au début de la bobine lorsque le rayon d'enroulement est petit – sont soumises à une charge de compression de chaque couche suivante enroulée dessus. À mesure que la bobine se développe vers l'extérieur, la pression radiale cumulée sur les couches les plus internes augmente progressivement, dépassant finalement la limite d'élasticité en compression de la gaine du câble et provoquant une déformation permanente de l'isolation au niveau des interfaces des couches. La déformation n'est pas visible de l'extérieur mais produit des lectures de capacité élevée et une faiblesse diélectrique potentielle aux points affectés.

L'enroulement à tension conique résout ce problème en particulier la tension d'enroulement à mesure que le diamètre de la bobine augmente. La tension à tout diamètre d'enroulement donné est définie en pourcentage de la tension de départ, suivant un profil conique - linéaire ou incurvé - qui maintient la pression radiale sur les couches internes dans des limites acceptables tout au long de la construction. Un rapport de conicité typique pour les câbles d'alimentation isolés en PVC est de 60 à 75 %, ce qui signifie que la tension sur le diamètre extérieur complet de la bobine est de 60 à 75 % de la tension appliquée au niveau de l'âme. Le profil conique exact est déterminé par le module de gain du câble, la géométrie de la bobine et la contrainte de compression maximale acceptable de la couche interne — paramètres qui nécessitent des calculs techniques plutôt que des essais et erreurs empiriques sur les bobines de production.

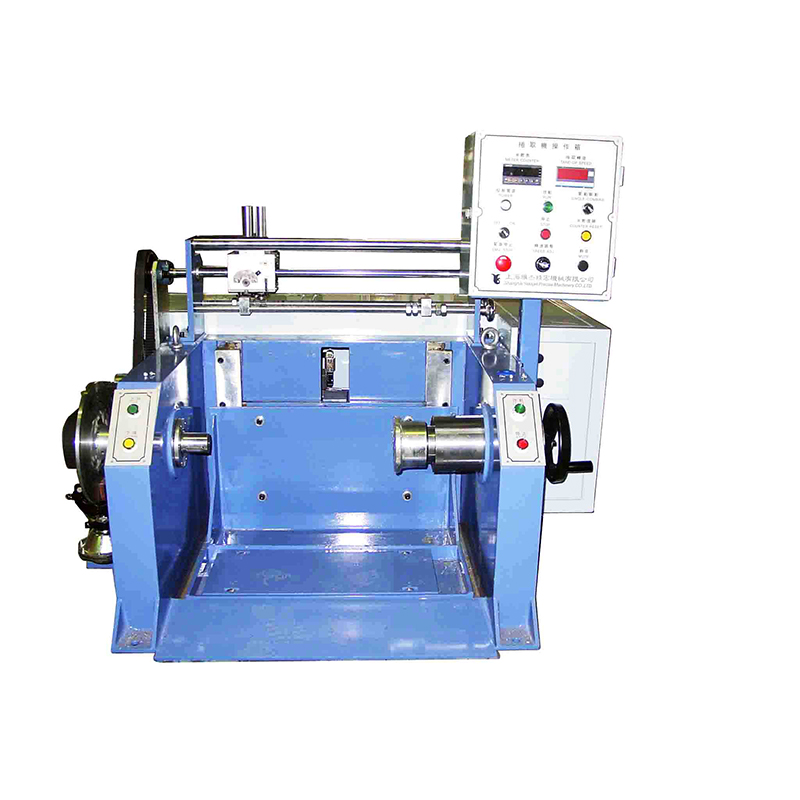

Mise en œuvre d'une tension conique sur un Machine de réception automatique des câbles nécessite que le système de contrôle suive en continu le diamètre actuel de l'enroulement et applique le point de consigne de tension correspondant en temps réel. Le diamètre d'enroulement peut dériver du rapport entre la vitesse de déplacement et la vitesse de rotation du tiroir - un calcul disponible sur la plupart des plaques-formes de servomoteurs modernes sans nécessiter de capteurs supplémentaires. Shanghai Yessjet Precise Machinery Co., Ltd. configure les profils de tension conique dans le cadre du système de recette de produit sur sa gamme de machines motorisées d'enroulement de câbles métalliques, permettant aux opérateurs de stocker et de rappeler les paramètres de conicité corrects pour chaque spécification de câble sans recalcul manuel sur la machine lors du changement de produit.

Calcul du pas de traversée et son effet sur la stabilité de la couche de bobine

Le pas transversal - la distance latérale parcourue par le câble par tour de la bobine d'enroulement - est le paramètre qui détermine la densité du câble sur la largeur de la bride de la bobine et si les interfaces des couches sont géométriquement stables. Un pas transversal incorrect produit l'un des deux modes de défaut suivants : un pas trop serré crée des couches superposées où les spires de câble adjacentes s'enfoncent les unes dans les autres sous la tension d'enroulement, provoquant des dommages à la surface de la gaine et une hauteur de couche irrégulière qui rend les couches suivantes instables ; un pas trop grand crée des espaces entre les flèches adjacentes qui permettent aux couches supérieures de tomber et de se croiser sur les flèches inférieures pendant le processus d'enroulement, produisant le défaut caractéristique de « couche croisée » qui rend la bobine inutilisable sur l'équipement de paiement automatique.

Le pas théoriquement correct pour un enroulement monocouche est égal au diamètre extérieur du câble plus un jeu de 1 à 3 % pour s'adapter à la variation du diamètre extérieur sur toute la longueur de la bobine. En pratique, le diamètre extérieur nominal utilisé pour le calcul du pas doit être la limite maximale de spécification du diamètre extérieur plutôt que la valeur nominale, car le pas calculé au diamètre extérieur nominal entraîne un chevauchement sur le câble qui passe à la tolérance supérieure du diamètre extérieur. Pour les câbles avec des tolérances de diamètre extérieur supérieures à ± 3 %, un pas fixe calculé à partir du diamètre extérieur maximum entraîne des espaces visibles sur le câble fonctionnant au diamètre extérieur nominal ou minimum. Dans ces cas, un système de réglage du pas en boucle fermée qui lit le diamètre extérieur réel du câble à partir d'une jauge laser et met à jour le pas transversal en temps réel offre une qualité de couche supérieure sur toute la plage de diamètre extérieur de production.

Configuration du pas de traversée par type de câble

Pour l'enroulement multicouche, le calcul du pas doit également tenir compte de l'angle de croisement couche à couche - l'angle auquel chaque couche successive inverse la direction de déplacement au niveau de la bride. Un angle de croisement trop raide amène le câble à s'enfoncer dans la couche précédente au point d'inversion plutôt que de rouler dessus en douceur, créant un bourrelet de bord surélevé au niveau de la bride qui grandit progressivement avec chaque couche et empêche finalement le câble de s'asseoir correctement sur toute la largeur de la bobine. Le contrôle de l'angle de croisement nécessite l'ajustement de la décélération transversale et du profil d'inversion en fin de course de la bride, ce qui constitue un paramètre d'entraînement distinct du pas de translation en régime permanent et doit être configuré indépendamment pour chaque plage de diamètre extérieur du câble.

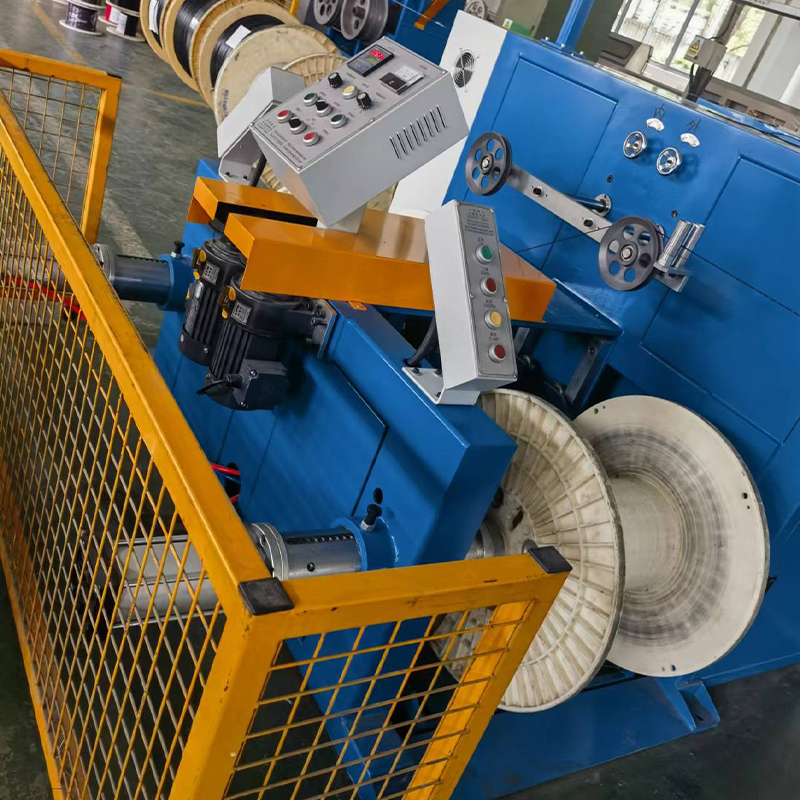

Séquence de changement de bobine sur les machines automatiques de relevage de câbles : minimiser la longueur des goulottes

L'événement de changement de bobine sur une machine de réception automatique de câbles est la transition qui détermine le plus directement la quantité de longueur de câble utilisable perdue par cycle de changement de bobine. Pendant la séquence de changement — à partir du moment où la bobine pleine signale l'achèvement jusqu'au moment où la nouvelle bobine atteint une tension d'enroulement stable — la ligne d'extrusion en amont continue de produire du câble qui soit s'accumule dans un tampon accumulateur, soit oblige la ligne à réduire sa vitesse. Le câble produit pendant la décharge de l'accumulateur et la transition de vitesse de ligne est souvent hors spécifications en termes d'épaisseur de paroi ou de position du conducteur en raison de la variation de vitesse, et cette longueur doit être mise au rebut ou déclassée. Minimiser cette longueur de rebut nécessite d'optimiser trois variables interdépendantes : la capacité de l'accumulateur, le temps de cycle de changement de bobine et la séquence de prise de contact de contrôle entre la machine de réception et l'automate maître de ligne.

Le temps de cycle de changement de bobine sur une machine automatique de relevage de câbles se compose de plusieurs étapes séquentielles, dont chacune contribue à la durée totale du changement. Comprendre le budget de temps pour chaque étape permet d'identifier où l'investissement d'ingénierie dans l'automatisation ou l'amélioration de la conception mécanique permet de réduire le plus la durée totale du cycle et la longueur des rebuts associés.

• Détection de bobine pleine et transmission du signal : Le compteur atteint la longueur cible, déclenche la séquence de changement et le signal à l'accumulateur de début à se décharger — cette étape devrait prendre moins de 200 millisecondes sur un système moderne contrôlé par PLC ; les systèmes à logique de relais introduisent souvent des retards de 1 à 3 secondes qui consomment la capacité de l'accumulateur avant même que la séquence mécanique ne commence
• Coupe du câble et fixation de la file d'attente : Le coupeur volant ou le coupeur stationnaire s'actionne, coupe le câble et la file d'attente est fixée à la bobine pleine - durée totale généralement de 1 à 3 secondes sur les systèmes automatisés ; l'attache manuelle de la file d'attente prolonge cette durée de 15 à 30 secondes et nécessite l'arrêt complet de la ligne
• Retrait de la bobine complète et positionnement de la bobine vide : Le chariot de bobine ou la tourelle tourne ou s'indexe pour amener la bobine vide en position d'enroulement — les machines réceptrices de type tourelle effectuent cette étape en 3 à 6 secondes ; les machines à position unique nécessitant un échange par chariot élévateur prennent 2 à 8 minutes en fonction de la disposition des installations et de la disponibilité des équipements
• Fixation du plomb et accélération initiale du bobinage : Le fil du câble est fixé au nouveau noyau de la bobine et l'entraînement du bobinage accélère pour correspondre à la vitesse de la ligne. Les machines d'enroulement servocommandées peuvent effectuer cette accélération en 2 à 4 secondes ; les anciens systèmes de commande à courant continu peuvent prendre 8 à 15 secondes pour atteindre une tension d'enroulement stable

La longueur totale des déchets générés par le changement de bobine est le produit de la vitesse de la ligne et de la somme de toutes les étapes pendant lesquelles l'accumulateur se décharge et l'enrouleur ne s'enroule pas encore à une tension stable. À une vitesse de ligne de 200 m/min, un temps de changement total de 30 secondes produit 100 mètres de câble en dehors des spécifications par événement de changement, ce qui représente un coût matériel important sur une ligne effectuant plusieurs changements de bobines par équipe. La réduction du temps de changement à 8 secondes grâce à la prise en charge de la tourelle et à l'accélération asservie le réduit à environ 27 mètres, soit une réduction de 73 % des déchets par changement qui a un impact direct sur le rendement de production et le coût des matériaux par kilomètre de câble produit.

Architecture de retour de tension : contrôle basé sur un danseur ou basé sur une cellule de charge

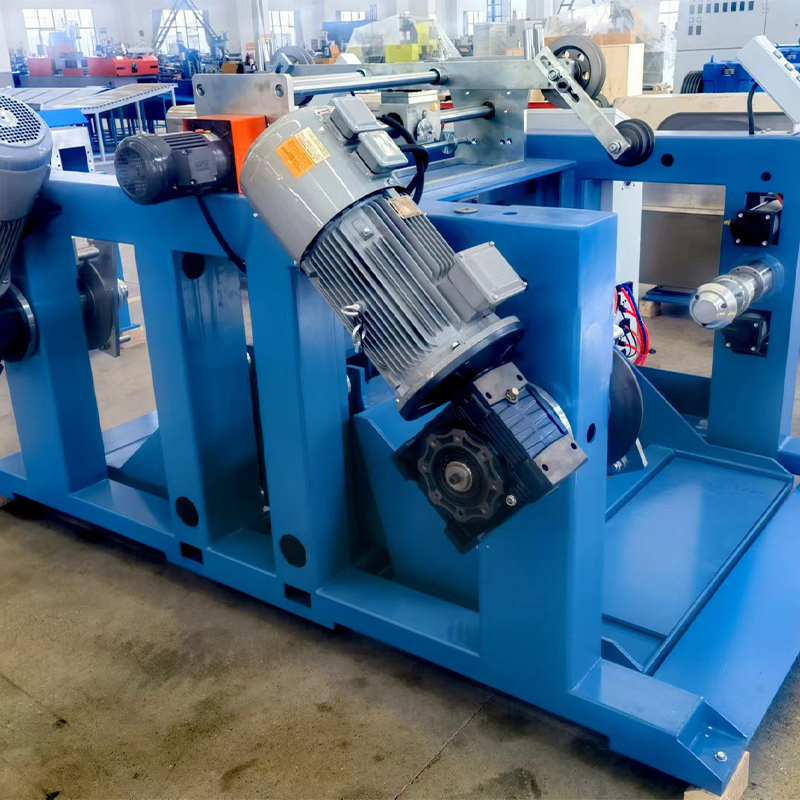

Les machines motorisées d'enroulement de câbles métalliques utilisent l'une des deux architectures principales de mesure de tension pour générer le signal de retour pour la boucle de contrôle de tension de l'enroulement : retour de position du rouleau danseur ou mesure directe de la tension de la cellule de charge. Chaque architecture possède des caractéristiques de réponse, des exigences d'étalonnage et des modes de défaut distincts qui rendent l'un ou l'autre plus approprié en fonction du type de câble, de la vitesse de ligne et des exigences de stabilité de tension de l'application. Comprendre les différences fondamentales permet aux ingénieurs de préciser le système approprié pour les nouvelles installations et de diagnostiquer les problèmes de performances de contrôle sur les systèmes existants sans utiliser par défaut au réajustement du contrôleur comme première réponse.

Le contrôle de tension basé sur le danseur utilise la position d'un rouleau à ressort ou à charge pneumatique dans le chemin du câble comme mesure indirecte de la tension : le déplacement du danseur est proportionnel à la force de tension lorsque la masse du danseur et la force de précharge du ressort ou du pneumatique sont connues. Le principal avantage réside dans la simplicité mécanique et la capacité d'accumulation inhérente : le déplacement du rouleau danseur fournit un tampon qui absorbe les transitoires de vitesse sans nécessiter une réponse instantanée de la boucle de contrôle. La limite est que la position du danseur est une mesure de tension indirecte : elle mesure la force au point de contact du danseur, qui peut différer de la tension au point d'enroulement en raison du frottement dans le chemin du câble entre le danseur et la bobine, en particulier sur les câbles de grand diamètre avec une rigidité à la flexion élevée qui provoque un frottement important contre les rouleaux de guidage et les œillets.

La mesure de la tension par cellule de pesée place un transducteur de force à jauge de contrainte directement dans le chemin du câble — soit sous la forme d'un rouleau de guidage instrumenté, soit sous la forme d'un capteur de force de réaction sur une broche de guidage fixe — et fournit un signal électrique direct proportionnel à la tension du câble au point de mesure. Les systèmes de cellules de pesée entraînent l'erreur de mesure induite par le frottement des systèmes danseurs et fournissent un signal de tension à bande passante plus élevée qui convient mieux aux applications d'enroulement à grande vitesse où les transitoires de tension rapide doivent être détectés et corrigés au cours des révolutions d'enroulement individuelles. Le compromis est que les cellules de pesée n'ont aucune capacité de mise en mémoire tampon : la boucle de contrôle doit répondre à chaque passage de tension, ce qui nécessite une bande passante de contrôle plus élevée et un réglage PID plus minutieux pour éviter les oscillations. Les systèmes de cellules de pesée effectuent également un étalonnage périodique pour maintenir la précision des mesures, car le décalage du zéro de la jauge de contrainte dérive avec la température et la fatigue mécanique au fil du temps.

Compatibilité mécanique des bobines d'enroulement : normes d'interface d'arbre et charges nominales

Une source souvent négligée de problèmes de qualité d'enroulement sur les machines motorisées d'enroulement de câbles est l'incompatibilité mécanique entre les bobines d'enroulement et l'interface de l'arbre de la machine d'enroulement. Les fabricants de câbles accumulent généralement un inventaire mixte de bobines provenant de plusieurs fournisseurs au fil des années d'exploitation, avec de subtiles variations dimensionnelles du diamètre d'alésage, de la géométrie des rainures de clavette et de la concentricité des brides qui posent des problèmes sur les machines réceptrices avec des tolérances d'arbre serrées. Une bobine avec un diamètre d'alésage 0,3 mm plus grand que le diamètre nominal de l'arbre crée un ajustement avec jeu qui permet à la bobine de fonctionner de manière excentrique sous la tension d'enroulement - l'excentricité génère une ondulation de tension une fois par tour que le système de contrôle ne peut pas supprimer car elle est induite mécaniquement plutôt que générée par le processus.

Les paramètres mécaniques de la bobine pertinents qui doivent être vérifiés pour la compatibilité avec une machine motorisée d'enroulement de câbles comprennent le diamètre et la tolérance de l'alésage, la largeur et la profondeur de la rainure de clavette, les spécifications de faux-rond de la bride et la capacité de poids nominal de la bobine au niveau de remplissage maximum du câble. La capacité de poids des bobines est particulièrement importante sur les machines automatiques de réception de câbles dotées d'une capacité de force de déplacement appliquée sur toute la largeur de déplacement de la bobine génère un moment de flexion important sur les roulements de l'arbre de la bobine, et un dépassement de la capacité structurelle de la bobine peut provoquer une déformation de la bride qui endommage définitivement la bobine et crée un risque pour la sécurité lorsque la bobine chargée est manipulée par un chariot élévateur.

• Vérification du diamètre d'alésage : Mesurez le diamètre d'alésage des nouveaux lots de bobines avec une jauge d'alésage calibrée avant de les mettre en service de production — n'acceptez que les bobines à ± 0,05 mm du diamètre nominal de l'arbre pour les applications d'enroulement de précision ; des tolérances plus larges imposent des manchons adaptateurs coniques qui ajoutent de la complexité et un potentiel d'excentricité
• Inspection du faux-rond des mariées : Vérifiez le faux-rond de la face de la mariée avec un indicateur à cadran sur un mandrin de référence avant la première utilisation et après tout événement de chute de bobine — un faux-rond dépassant 0,5 mm par rayon de mariée de 300 mm indique une déformation de la mariée qui entraînera des erreurs de synchronisation d'inversion de traversée et la formation de cordons de bord.
• Calcul du poids de remplissage maximum : Calculez le poids de remplissage maximum du câble en multipliant le volume de stockage net de la bobine (volume total de la bobine moins le volume du noyau) et le poids du câble par unité de volume. Vérifiez que cette valeur est inférieure à la capacité de charge brute nominale de la bobine, qui inclut le poids de tare de la bobine, par un facteur de sécurité minimum de 1,5.
• Classe d'ajustement de rainure de clavette : Spécifiez une rainure de clavette bien ajustée (JS9/h9 ou équivalent selon la norme ISO 286) pour les applications de rattrapage plutôt que les tolérances d'ajustement normales utilisées pour la transmission de puissance générale — les ajustements de rainure de clavette lâches permettent la rotation du tiroir par rapport à l'arbre pendant l'accélération et la décélération, produisant des événements de micro-glissement qui déterminent des pics de tension localisés.

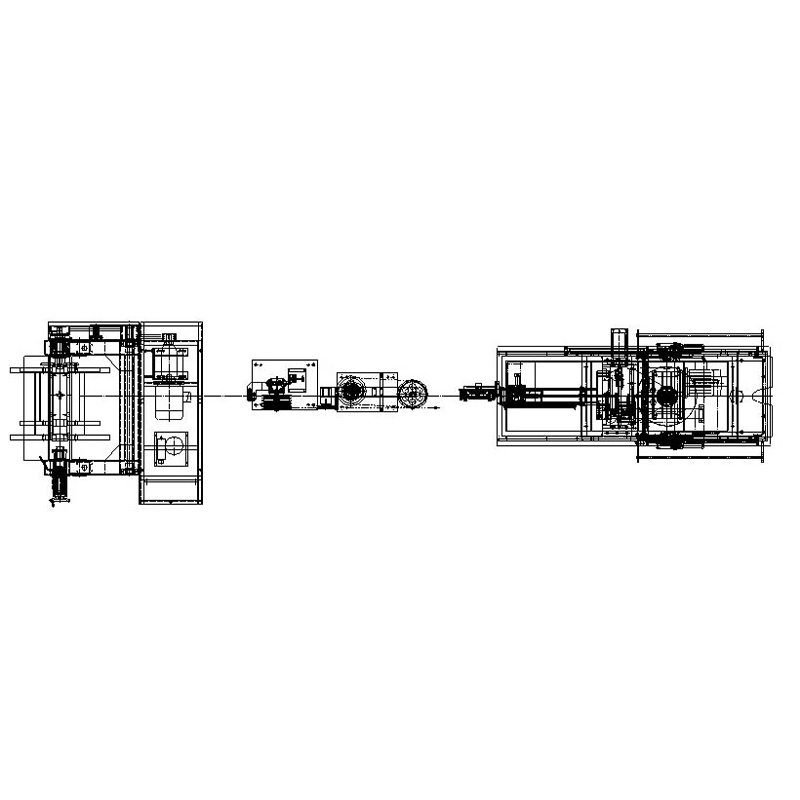

Intégration de modernisation de machines automatiques de réception de câbles dans les lignes d'extrusion existantes

L'ajout d'une machine automatique d'enroulement de câbles à une ligne d'extrusion existe initialement conçue pour l'enroulement manuel implique des défis d'intégration de contrôle qui sont souvent sous-estimés lors de la phase de planification du projet. Le contrôleur de vitesse de transport de la ligne d'extrusion a été conçu pour fonctionner comme référence de vitesse terminale pour la ligne : il définit la vitesse de production et tous les équipements en amont suivent. Lorsqu'une machine d'enroulement automatique est ajoutée, elle introduit un deuxième système de contrôle en boucle fermée à l'extrémité de la ligne qui tente également de réguler la tension du câble en ajustant la vitesse. Sans une bonne coordination de ces deux boucles de contrôle, elles interagissent de manière négative : le système de traction augmente la vitesse en réponse à un signal de chute de tension tandis que l'entraînement de reprise réduit simultanément la vitesse en réponse à la même chute de tension, créant une oscillation soutenue qu'aucune boucle ne peut résoudre de manière indépendante.

La solution standard consiste à configurer l'entraînement de relevage en mode contrôle de couple plutôt qu'en mode contrôle de vitesse, l'entraînement de tirage restant le maître de vitesse. En mode contrôle de couple, l'entraînement d'enroulement applique un couple d'enroulement constant correspondant au point de consigne de tension cible, et la vitesse d'enroulement s'ajuste automatiquement pour correspondre à la vitesse de sortie de transport - de la même manière qu'un frein passif fournit une résistance constante quelle que soit la vitesse. La position du rouleau danseur sert alors uniquement de signal de trim pour ajuster le point de consigne de couple, et non de référence de vitesse principale. Cette architecture de contrôle élimine le problème d'interaction de boucle, car l'entraînement de relevage n'est plus en concurrence avec l'entraînement de transport pour contrôler la vitesse du câble : il fournit simplement un couple de résistance contrôlé contre lequel le contrôleur de vitesse de transport peut fonctionner sans conflit.
