Contrôle de la géométrie des bobines : pourquoi la cohérence du diamètre intérieur est plus importante qu'elle n'y paraît

Dans Équipement d'emballage d'enroulement entièrement automatique , le diamètre intérieur (ID) d'une bobine finie est rarement traité comme une variable critique du processus. Pourtant, il affecte directement la manipulation en aval, la compatibilité des présentoirs de vente au détail et le comportement mécanique du câble pendant le déroulement. Une bobine enroulée avec un diamètre intérieur incohérent — causée par des erreurs de synchronisation d'expansion du mandrin, une pression de serrage du noyau incohérente ou une variation de la tension de la ligne pendant les tours d'enroulement initiaux — produira une bobine qui repose de manière inégale sur les crochets d'affichage, bloque les machines de paiement automatiques sur les sites d'installation et génère une contrainte résiduelle plus élevée dans l'isolation du câble au niveau des couches les plus internes. Pour les fils de construction de petit calibre enroulés en bobines de 50 ou 100 m, même une variation de diamètre intérieur de 3 à 5 mm sur un lot de production peut déclencher des plaintes des clients qui remontent à la machine à enrouler, et non au câble lui-même.

La cause première de la variation du diamètre intérieur dans les machines automatiques de bobinage réside presque toujours dans la séquence de libération du mandrin. Les conceptions à mandrin expansible maintiennent le noyau de la bobine pendant l'enroulement, puis se contractent pour libérer la bobine finie pour le transfert. Si le moment de contraction est lié à une minuterie fixe plutôt qu'à un signal d'asservissement confirmé par la position, la dilatation thermique du corps du mandrin pendant un fonctionnement continu à grande vitesse modifie progressivement le diamètre de libération effectif, produisant des bobines dont le diamètre intérieur est légèrement plus petit à mesure que la machine se réchauffe pendant un quart de production. Le correctif consiste en un actionnement du mandrin confirmé par un retour de position, où le système de contrôle vérifie la position réelle du bras du mandrin aux points de consigne d'expansion et de contraction avant d'autoriser le cycle d'enroulement ou de transfert.

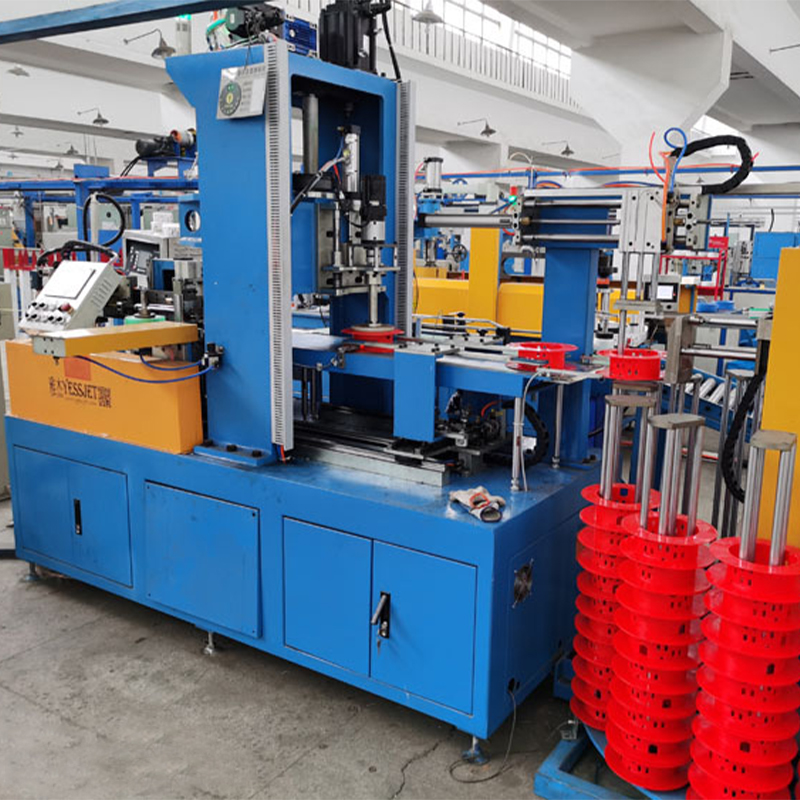

Shanghai Yessjet Precise Machinery Co., Ltd. résout ce problème grâce à l'actionnement du mandrin servocommandé avec vérification de la position confirmée par l'encodeur sur sa gamme d'équipements d'emballage par enroulement entièrement automatique. La position du mandrin est enregistrée par cycle de bobine, ce qui permet aux ingénieurs qualité de corréler tout écart d'identification à une fenêtre de production spécifique — une capacité très importante lors de la gestion des réclamations des clients sur de gros lots.

Gestion de la tension tout au long du cycle d'enroulement complet

La tension du fil pendant l'enroulement n'est pas un point de consigne unique : il s'agit d'une variable dynamique qui doit être gérée activement au cours d'au moins quatre phases distinctes de chaque cycle de bobine : la formation initiale de l'enroulement, l'enroulement en régime permanent, l'approche de décélération jusqu'au nombre de mètres cible et la séquence de coupe et de transfert de la queue. L'application d'un point de consigne de tension fixe sur les quatre phases est l'une des erreurs de configuration les plus courantes dans les installations d'équipements d'emballage en bobines entièrement automatiques, et elle produit des défauts difficiles à diagnostiquer car ils apparaissent de manière incohérente plutôt que sur chaque bobine.

Lors de la formation initiale de l'enveloppe, la tension doit être légèrement supérieure à l'état stable pour garantir que les premières couches reposent fermement contre le mandrin sans glisser. Si les deux ou trois premiers enroulements sont lâches, la bobine entière peut se déplacer radialement pendant la séquence de transfert, produisant une bobine avec un aspect décentré et un empilement inégal des couches. Pendant la phase de décélération approchant du seuil de comptage des mètres, la tension doit être réduite proportionnellement à la vitesse de la ligne — si la tension reste à des valeurs stables pendant que la ligne décélère, la position du rouleau danseur accumulé absorbe l'excès, mais l'extrémité arrière de la bobine subit une poussée de tension au moment de la coupe, étirant potentiellement les câbles à conducteurs fins au-delà de leur limite élastique au point de coupe.

Profil de tension recommandé par phase d'enroulement

La mise en œuvre d'un profil de tension multiphasé nécessite un système de contrôle qui suit la progression du bobinage en temps réel, soit via l'impulsion du compteur du compteur provenant de l'encodeur de transport, soit via un algorithme de comptage de couches direct dans le PLC de bobinage. La commutation de phase basée sur une minuterie fixe n'est pas fiable à des vitesses de ligne variables car la durée de la phase change avec le taux de production, et une minuterie calibrée à 300 m/min sera considérablement déphasée à 150 m/min lors d'un fonctionnement de produit à vitesse réduite.

Précision du comptage des compteurs : résolution de l'encodeur par rapport aux sources d'erreur du monde réel

Un comptage précis des compteurs est une exigence fondamentale de toute installation d’équipement d’emballage en bobines entièrement automatique. Les clients qui achètent des câbles enroulés au mètre — qu'il s'agisse de bobines de 50 m au détail ou de fûts industriels de 500 m — ont des obligations de métrologie légale et des engagements de qualité qui dépendent de l'équipement livrant des bobines dans la tolérance déclarée du nombre de mètres. La plupart des spécifications d'équipement citent la résolution de l'encodeur comme principal indicateur de précision, mais la résolution de l'encodeur n'est qu'une source d'erreur parmi plusieurs, et elle est rarement la principale dans les environnements de production réels.

Dans la pratique, la source d'erreur de comptage la plus importante est la mesure du patinage des roues, c'est-à-dire la différence entre la distance linéaire parcourue par la roue de mesure et la longueur réelle du câble passant en dessous. Le glissement se produit lorsque la contamination de la surface du câble (lubrifiant, eau provenant des cuvettes de refroidissement) réduit le frottement entre la gaine du câble et la roue de mesure, ou lorsque la force de contact de la roue de mesure est insuffisante pour le diamètre du câble et la dureté de la gaine. Un taux de glissement de 0,5 % - à peine perceptible pendant le fonctionnement - produit une erreur de 0,25 m sur une bobine de 50 m, ce qui se situe à la limite de la tolérance pour la plupart des normes de câblage au détail et bien en dehors de la tolérance pour les spécifications de câbles de précision.

• Sélection du matériau des roues : Les roues moletées en acier fonctionnent mieux que les roues recouvertes de caoutchouc sur des surfaces mouillées ou lubrifiées ; les roues en polyuréthane offrent un équilibre entre adhérence et résistance au marquage de la gaine pour les câbles à gaine souple
• Étalonnage de la force de contact : La pression de la roue de mesure à ressort doit être vérifiée tous les trimestres à l'aide d'un dynamomètre calibré : la fatigue du ressort entraîne une chute de la force de contact de 20 à 30 % sur six à douze mois de fonctionnement continu.
• Vérification à double encodeur : Le croisement de l'encodeur de la roue de mesure avec un encodeur secondaire sur le cabestan de transport fournit un signal de détection de glissement en temps réel : toute différence persistante supérieure à 0,2 % entre les deux comptes déclenche une alerte avant que l'erreur ne s'accumule jusqu'à une bobine pleine.
• Compensation de température : La contraction thermique du câble après avoir quitté l'auge de refroidissement fait que la longueur mesurée au point d'enroulement à chaud diffère légèrement de la longueur à température ambiante mesurée par le client — pour les longues bobines de plus de 200 m, cette correction thermique peut être de 0,1 à 0,3 % en fonction du composé et de la température d'extrusion.

Intégration du cerclage et du taping : logique de séquence et modes de défaillance

Les stations de cerclage et de rubanage automatiques intégrées dans une ligne d'équipement d'emballage par enroulement entièrement automatique sont souvent traitées comme des accessoires périphériques - commandés en option puis configurés lors de la mise en service avec une attention technique minimale. En pratique, la logique de séquence de cerclage et d'enregistrement est l'une des sources les plus fréquentes d'arrêts de ligne au cours des six premiers mois d'exploitation, et les modes de défaillance sont presque entièrement évitables grâce à une conception de séquence appropriée et à une planification de reprise après incident pendant la phase de mise en service initiale.

Le défi fondamental est que les stations de cerclage et de rubanage doivent terminer leur cycle dans une fenêtre de temps fixe déterminée par l'intervalle de transfert entre bobines. Sur une ligne à grande vitesse produisant des bobines de 50 m à 400 m/min, une nouvelle bobine est prête à être cerclée toutes les 7,5 secondes. Si le temps de cycle de la tête de cerclage - y compris l'alimentation, la tension, le scellement et la coupe du feuillard - dépasse cet intervalle, même occasionnellement, la file d'attente du convoyeur de transfert recule et la bobineuse en amont doit s'arrêter, créant un écart de production qui interrompt la production continue de la ligne d'extrusion. Comprendre cette contrainte de timing avant de sélectionner un matériel de cerclage est essentiel ; de nombreuses têtes de cerclage industrielles standard ont des temps de cycle de 4 à 6 secondes par feuillard, ce qui ne laisse pratiquement aucune marge pour les configurations à deux feuillards à des vitesses de ligne élevées.

Les modes de défaillance courants dans l'intégration du cerclage incluent une erreur d'alimentation du cerclage causée par la variation du diamètre extérieur de la bobine (le canal de guidage du cerclage est dimensionné pour un diamètre extérieur nominal et se bloque lorsque la bobine est grande), une défaillance du joint due à une variation de température dans la soudure par friction thermoscellée et une rotation de la bobine pendant le cerclage causée par une pression de serrage insuffisante de la bobine du bras de transfert. Chacun de ces modes de défaillance nécessite une routine spécifique de récupération des défauts dans l'automate : pas seulement une alarme qui arrête la ligne, mais une séquence qui rejette en toute sécurité la bobine non attachée vers une position de reprise manuelle, réinitialise la tête de cerclage et reprend le fonctionnement automatique sans qu'il soit nécessaire qu'un opérateur élimine manuellement le défaut sur la machine.

Shanghai Yessjet Precise Machinery Co., Ltd. intègre une logique de récupération des pannes pour les stations de cerclage et d'enregistrement dans l'architecture de contrôle de ligne standard, plutôt que de la traiter comme une mise en service du site après coup. L'équipe d'ingénierie documente chaque mode de défaillance avec sa séquence de récupération lors du test d'acceptation en usine, garantissant ainsi aux opérateurs de comprendre à la fois le comportement de récupération automatique et les étapes d'intervention manuelle avant que la ligne n'entre en production.

Modernisation des lignes de bobinage manuelles avec des équipements entièrement automatiques : une évaluation réaliste

La décision de moderniser une opération de bobinage manuel avec un équipement de conditionnement de bobinage entièrement automatique implique des compromis qui ne ressortent pas toujours clairement des présentations des fournisseurs. Les gains de productivité sont réels – une ligne de bobinage automatique bien intégrée peut produire des bobines cohérentes à une vitesse trois à cinq fois supérieure à celle du bobinage manuel avec une main-d'œuvre nettement inférieure – mais la transition nécessite une discipline de processus que les opérations manuelles n'ont généralement pas en place, et l'absence de cette discipline est la principale raison pour laquelle les projets de modernisation sous-performent par rapport aux projections initiales.

Les opérations de bobinage manuel sont intrinsèquement flexibles, contrairement aux équipements automatiques. Un enrouleur manuel peut traiter un câble blindé de 40 mm de diamètre extérieur et un fil de construction de 6 mm de diamètre extérieur sur le même quart de travail avec rien de plus qu'une forme de bobine différente et un changement de technique d'opérateur. Une bobineuse automatique gère le changement de produit via la sélection de recettes et le réglage mécanique, mais la plage de réglage est limitée : la plage de diamètres du mandrin, la course du danseur, la largeur du guide de sangle et la géométrie du bras de transfert ont tous des limites physiques qui définissent les familles de câbles que la machine peut gérer. Avant de s'engager dans une modernisation, un audit réaliste de la plage OD du câble, de la variation de la dureté de la gaine et de la matrice de taille des bobines dans l'ensemble de la production est essentiel pour confirmer qu'une seule configuration de machine de bobinage automatique peut couvrir toute la portée.

• Exigences en matière de discipline de processus : Les machines de bobinage automatiques nécessitent une vitesse de ligne en amont stable — la tolérance de variation de vitesse est généralement de ±2 % pour une géométrie de bobine appropriée. Les lignes manuelles fonctionnent souvent avec des variations de vitesse plus larges que les opérateurs compensent instinctivement mais que les équipements automatiques ne peuvent pas absorber sans débordement de danseur ou pics de tension.
• Traçabilité du comptage des compteurs : L'équipement automatique génère des enregistrements de comptage par bobine en tant que sortie standard. Il s'agit d'un avantage pour la documentation qualité, mais nécessite que le processus d'extrusion en amont maintienne déjà une vitesse de ligne stable. Si la vitesse de ligne fluctue considérablement, la précision du comptage en mètres dépend du système de roue de mesure plutôt que d'une référence fiable en amont.
• Capacité de maintenance : L'équipement d'enroulement automatique contient des servomoteurs, des actionneurs pneumatiques, des capteurs de vision (sur les modèles équipés d'une étiquette) et des ensembles thermoscellés qui nécessitent une maintenance préventive programmée à des intervalles de 500 à 2 000 heures. Les installations qui ont utilisé l'enroulement manuel avec une infrastructure de maintenance minimale doivent établir un inventaire de pièces de rechange et un personnel de maintenance formé avant la mise en service de la modernisation.
• Comptabilisation des temps de changement : Le changement de produit sur une ligne de bobinage automatique prend 15 à 45 minutes en fonction de l'étendue du réglage mécanique requis. Pour les opérations traitant de nombreux petits lots de différents types de câbles en une seule équipe, le coût du temps de changement peut compenser partiellement le gain de productivité par bobine — un facteur qui doit être modélisé par rapport au calendrier de production réel avant que la décision d'investissement ne soit finalisée.

Créée à Shanghai en 2002 grâce à un investissement de Taïwan, Shanghai Yessjet Precise Machinery Co., Ltd. a soutenu les fabricants de câbles à la fois par le biais d'installations d'équipements d'emballage d'enroulement entièrement automatiques et de projets de modernisation complexes sur des lignes manuelles existantes. Avec la création ultérieure de Jiangsu Yessjet Precise Machinery Co., Ltd. à Yixing, Wuxi en 2017, la société a étendu sa capacité d'ingénierie et de fabrication pour prendre en charge des projets d'intégration d'automatisation à plus grande échelle, y compris des mises à niveau du système de bobinage multilignes où la continuité de la production pendant la transition de modernisation est une contrainte majeure. Le processus d'évaluation de la modernisation comprend une phase d'audit de production qui quantifie les taux de production manuels actuels, la complexité de la gamme de produits et la stabilité de la vitesse de la ligne en amont avant qu'une recommandation d'équipement ne soit faite.
